Profinet在线查看地址表

Profinet软协议栈支持版本

0.4.4及以上

ARCS开始支持的版本 0.29.5-rc.21 0.31.0-rc.26 0.31.1-beta.5 0.32.0-alpha.111

0.32.0-alpha.149 0.31.1-beta.13 版本开始自动启用，无需手动修改配置文件。

0.31.0 0.29.6 版本需要手动修改配置文件来打开地址表功能。

配置文件修改方式

配置文件位置：

/root/arcs_ws/config/aubo_scope.ini

修改字段：

在[system]字段下添加此配置项

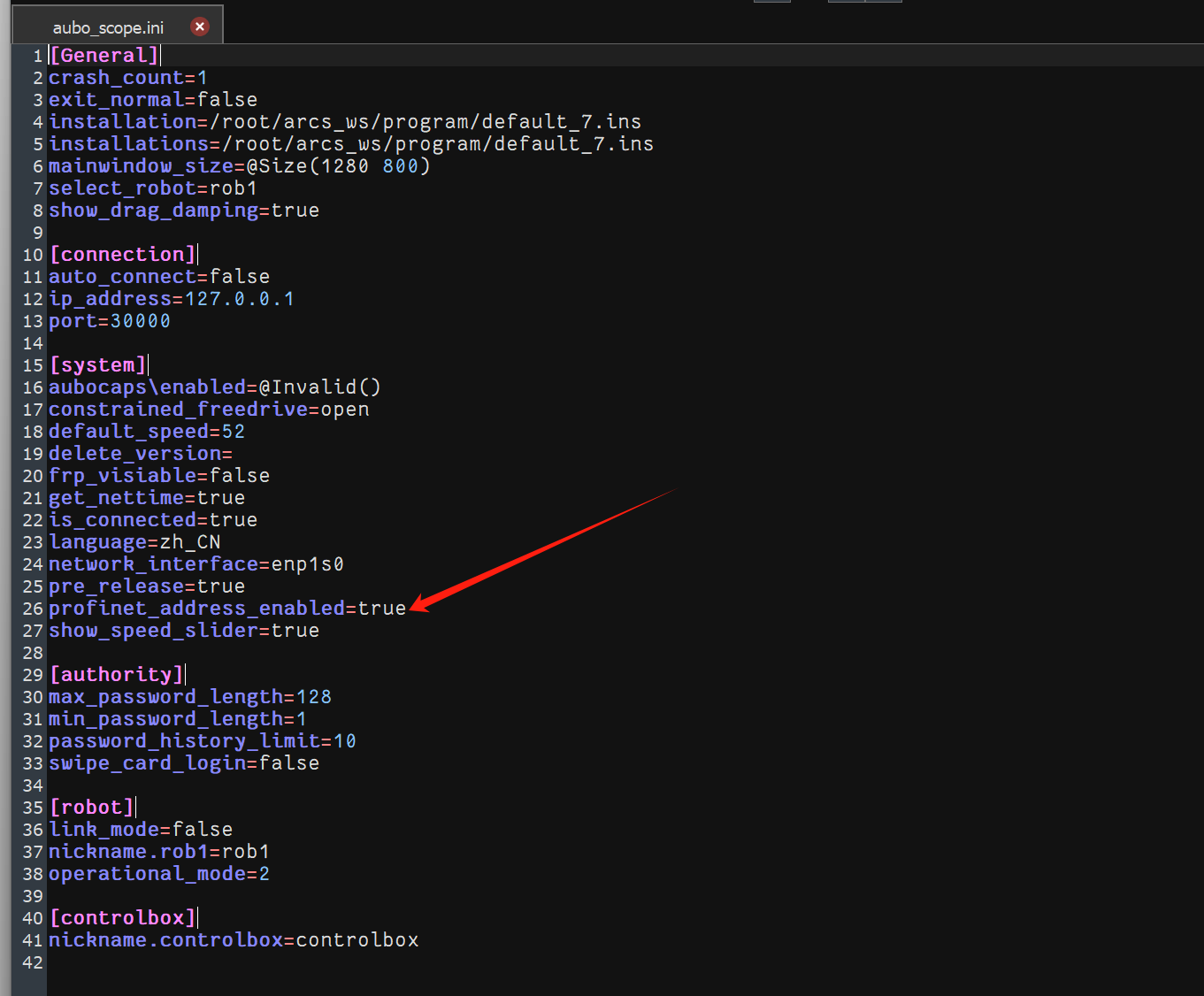

profinet_address_enabled=true

最终修改后的效果如下

image-20250609180856871

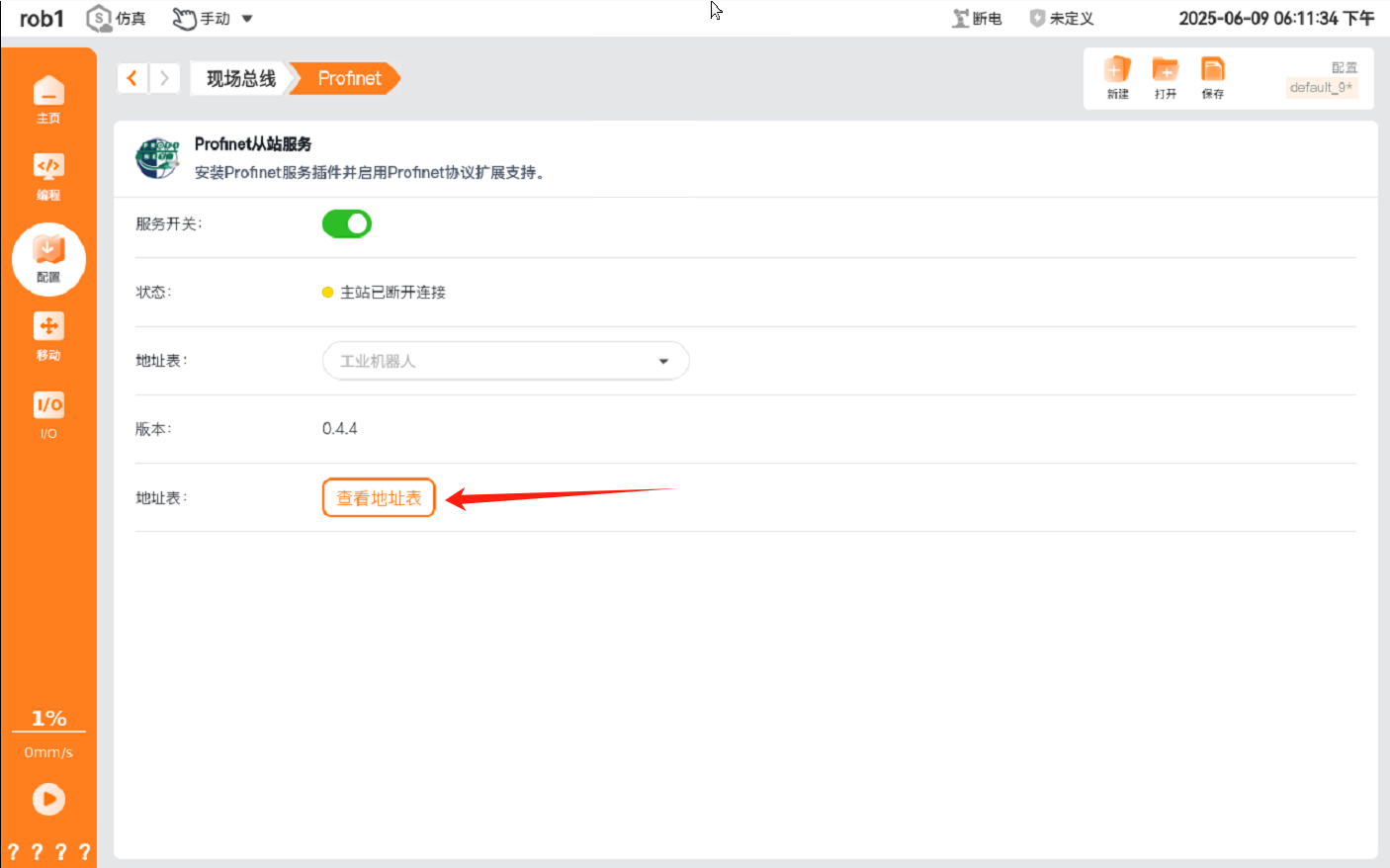

修改后保存，注销后重启ARCS，Profinet界面会出现 查看地址表

image-20250609181209825

点击即可打开地址表界面

地址表使用说明

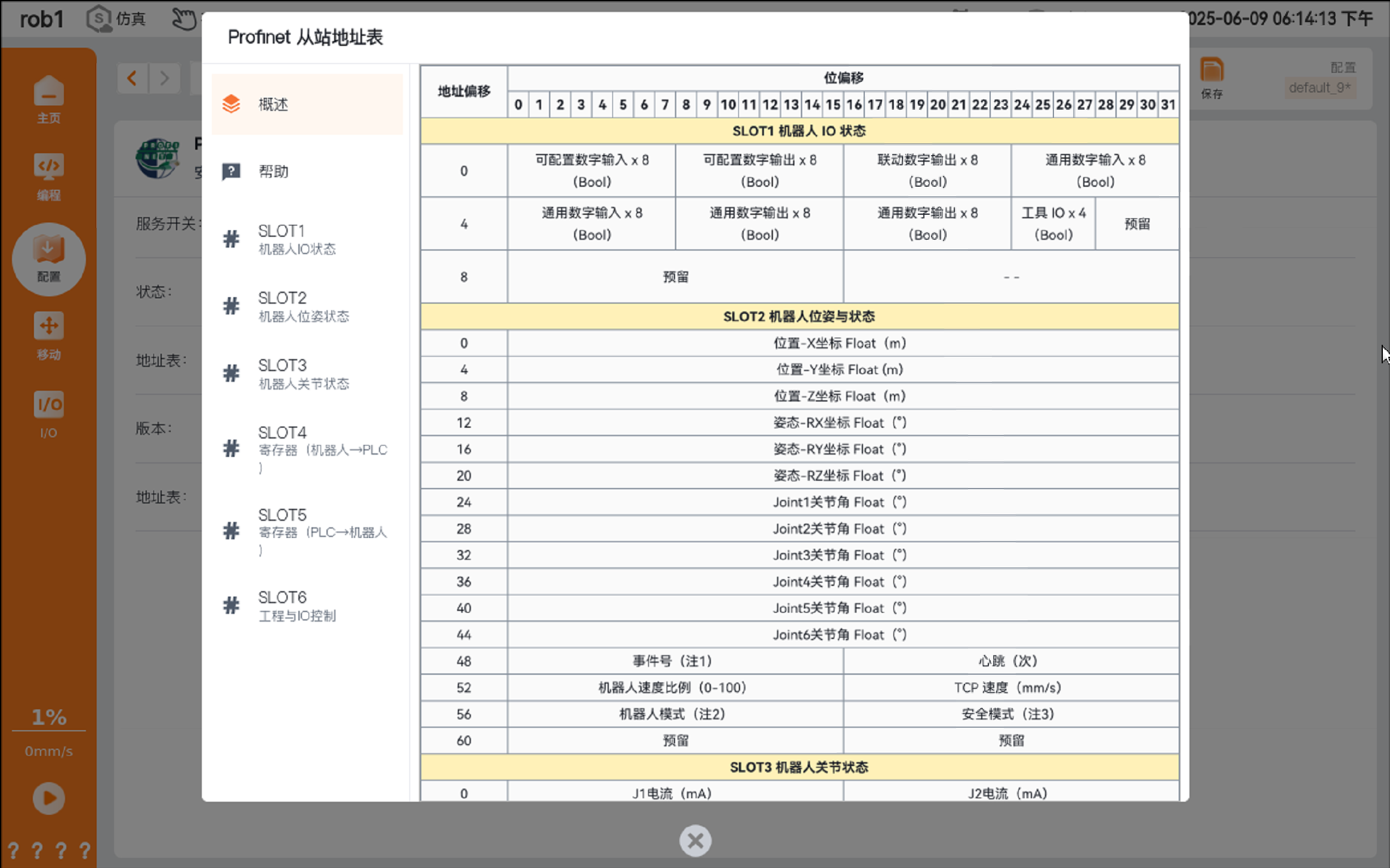

image-20250609181421705

其中，概述：显示整体地址表界面；帮助：解释概述中的专有名词和数据具体含义；SLOT1-6：槽1-6,可显示槽中交互的数值，此数据显示的是PLC侧的数据，其中，四槽的数据可以在界面修改，此界面主要用于监控数据值。

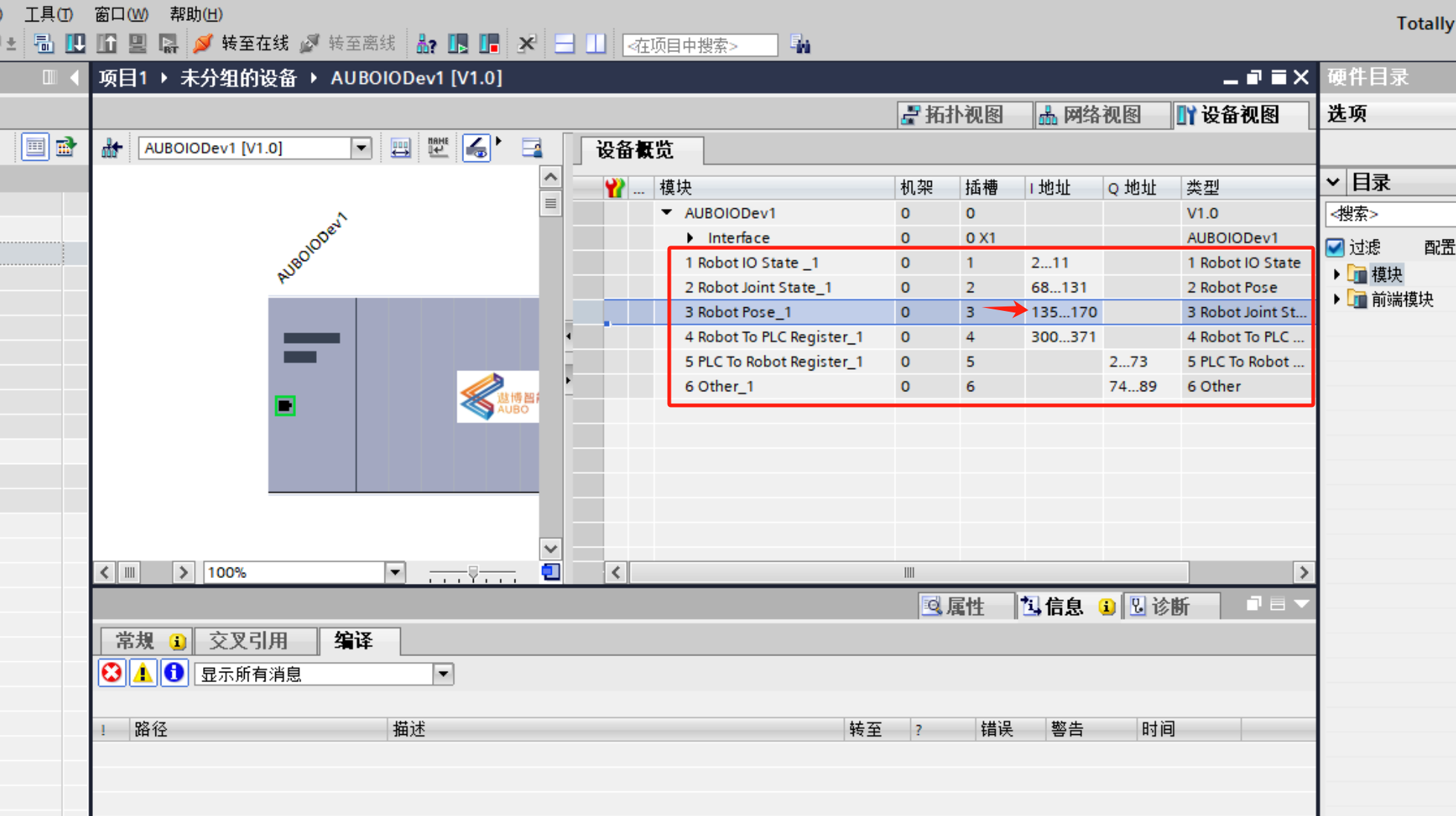

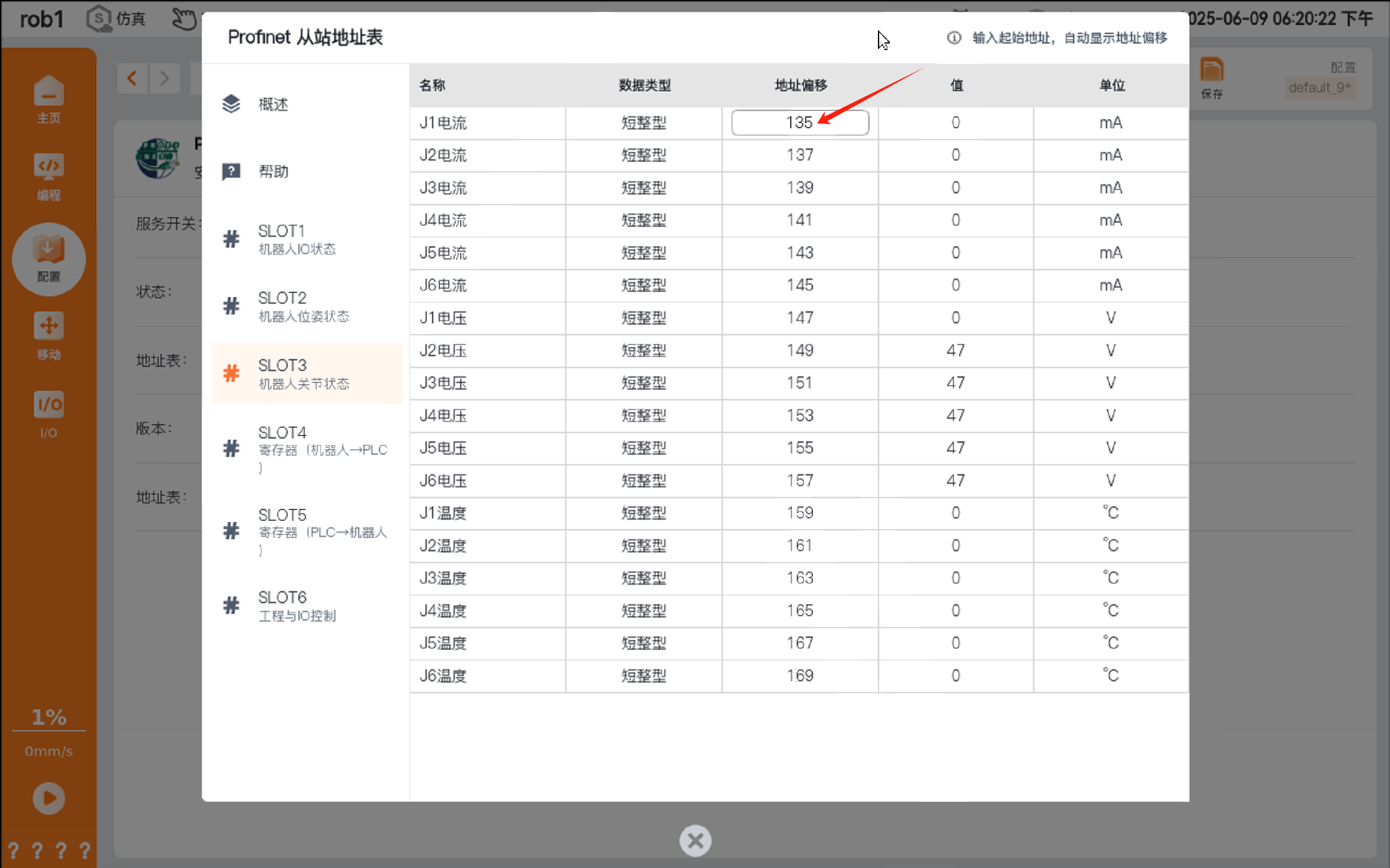

在槽界面中，可以修改地址偏移的起始地址，用于合PLC中的起始地址对齐，方便查看后续地址的位置。以下图所示，PLC中配置槽3的起始地址为135,即可将示教器槽3界面的第一行地址修改为135,地址会自动顺延，方便PLC开发人员更方便的对应地址和地址的意义。

image-20250609182659256

image-20250609182033139

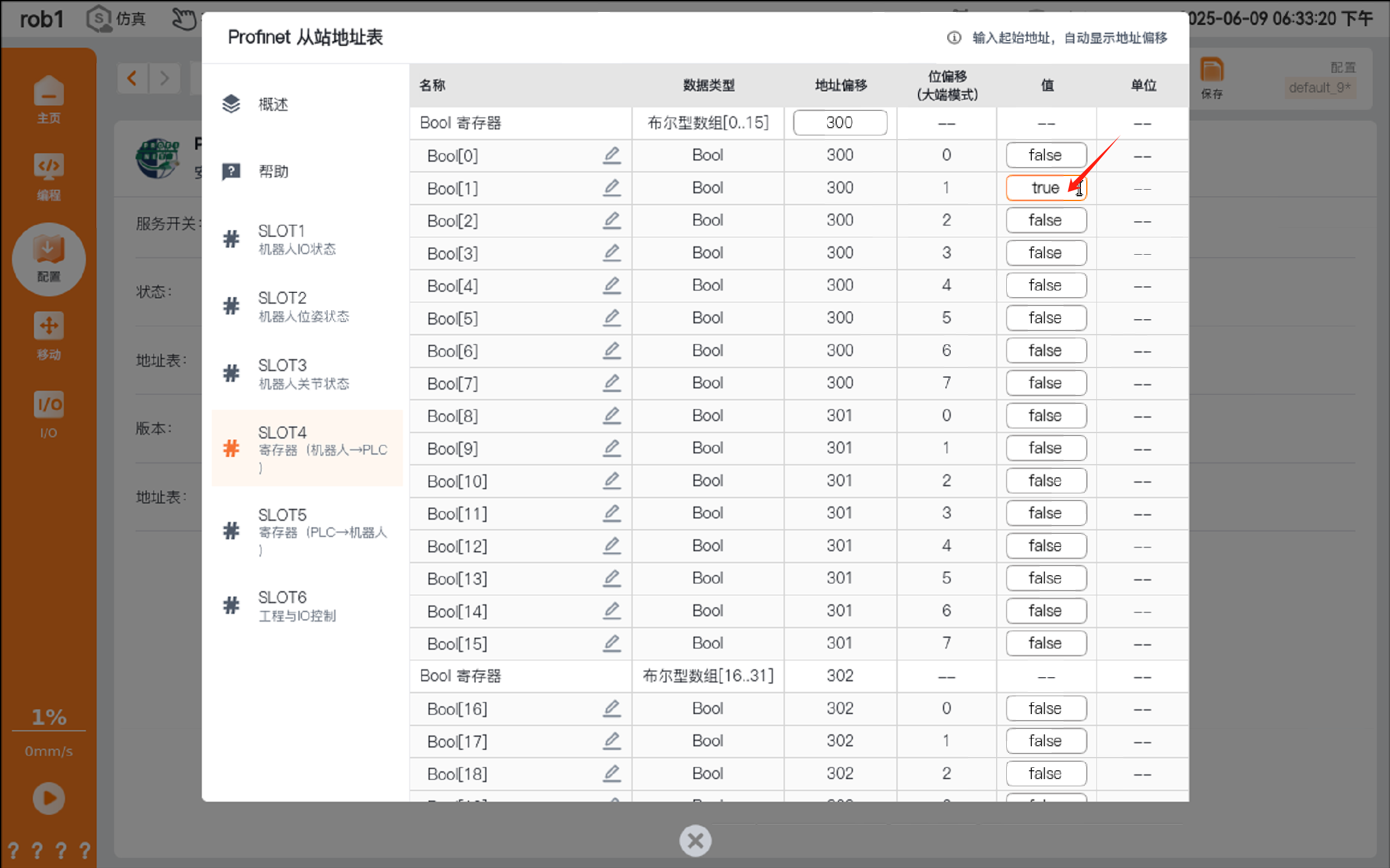

槽4中主要是bool输出寄存器和16位通用寄存器。此界面可以对槽4的所有数据进行修改。

image-20250609183339474

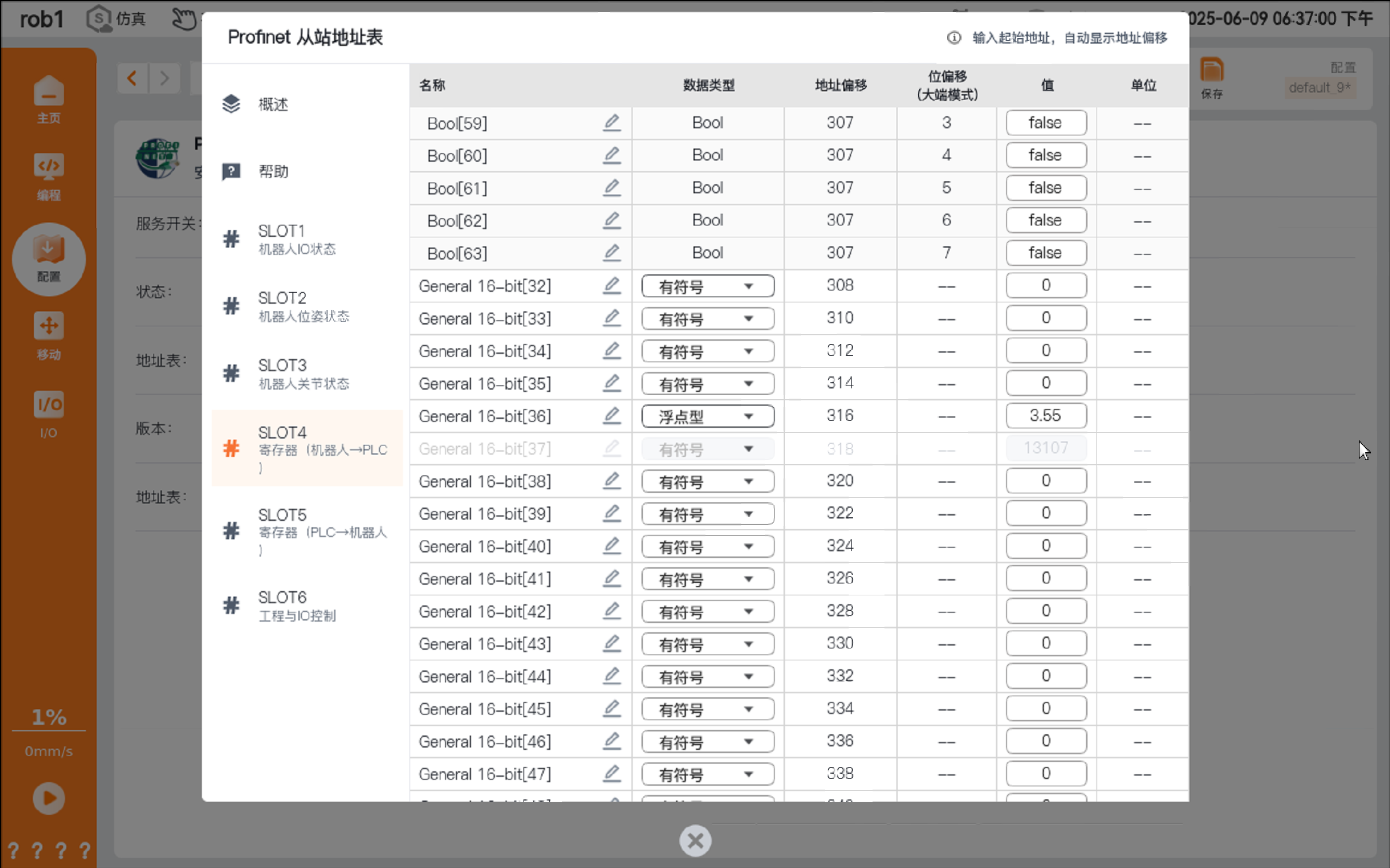

16位寄存器可以配置类型为 有符号 无符号 浮点型 十六进制。数据合PLC中的数据格式相同。比如修改316的地址为浮点数，值设置为3.55,在PLC中即可监控ID316,类型设置浮点数，得到的值也会是3.55。此时会默认占用318地址。

image-20250609183710842

注意：此界面的名称还无法在编程界面使用。功能在开发中，开发完成前需要使用modbus映射地址的方法在程序界面使用。具体见 61：通过Modbus主站对Profinet寄存器读写
