网关服务操作指南

1 环境配置

1.1 软硬件说明

(1) 硬件网关
电压：12V～24V
电流：0.5A～1A

(2) 博图软件
版本：TIA Portal V16

(3) GSD文件
GSDML-V2.41-AUBO-irj45-20230720.xml

(4) 硬件 PLC
S7-1200 CPU 1214C DC/DC/DC 6ES7 214-1AG

(5) 网关服务配置文件说明

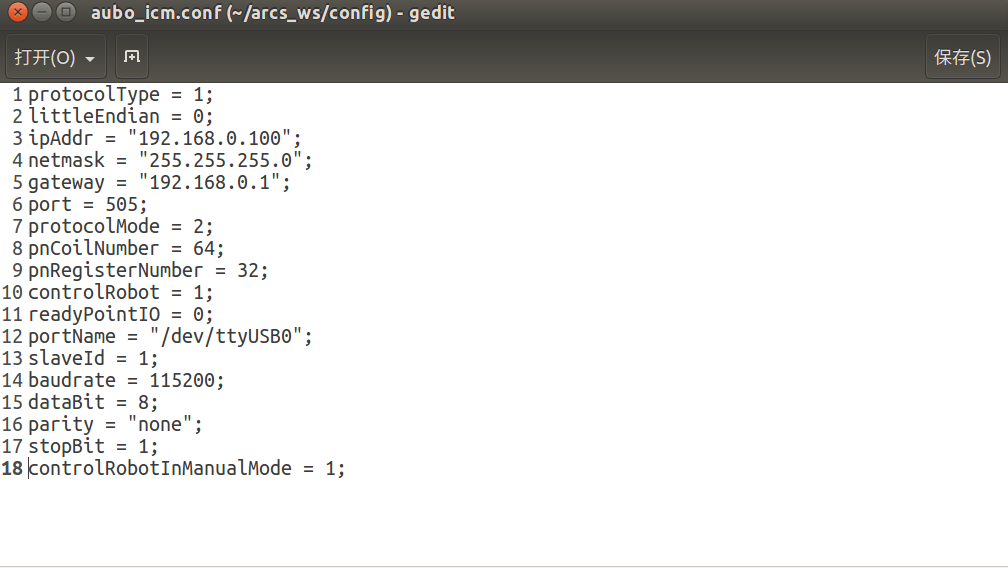

ICM 服务进程配置文件默认存储在 /root/arcs_ws/config/aubo_icm.conf 中，里面包括一些网关使用过程的必要配置，使用前可对其进行设置，具体选项如下：

配置项说明：

注意：上述网关的配置为默认设置，可根据实际情况修改设置，例如，Profinet 通讯的 IP 和站名一般由博图等软件进行设置，上述配置一般不用改动，可直接使用。

1.2 网关接线介绍

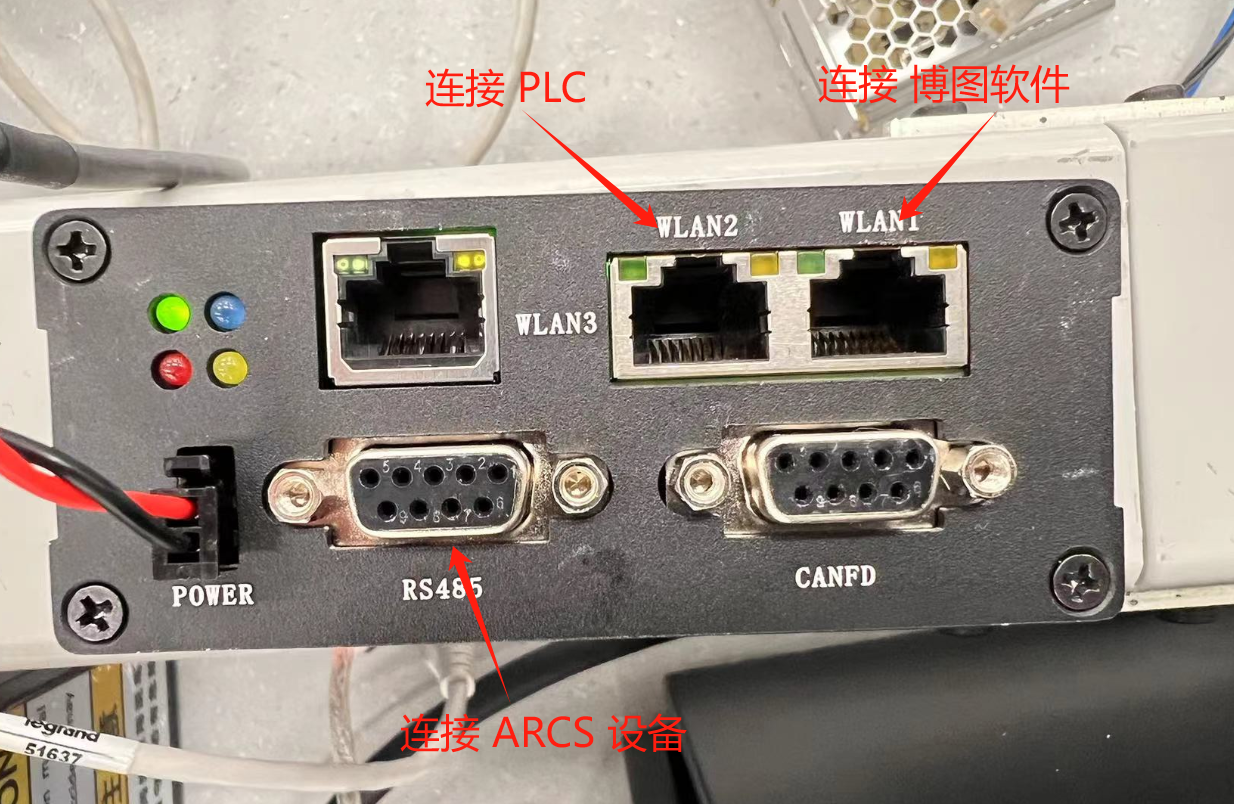

1.2.1 网关各硬件模块简介

各接口模块说明：

• 模块1： 指示灯，蓝色表示连接成功；
• 模块2： WLAN3，内部微控制器网口，预留；
• 模块3： WLAN2，WLAN1，工业协议双端口，WLAN1连接 PLC，WLAN2连接博图软件所在电脑；
• 模块4： 电源(DC，12V～24V)；
• 模块5： RS485 总线，与控制柜通信；
• 模块6： CANFD，内部微控制器预留；

备注：该硬件模块支持 Profinet、Ethernet/IP、EtherCAT 三种工业协议，根据软件进行选择使用，参见【ICM 网关服务配置文件】。

1.2.2 硬件接线图

(1) 电源线(红正黑负)，图中直接从机械臂控制柜供电;
(2) usb 转 485 通讯线，现场使用需使用屏蔽线，金属外壳接地;
(3) 正确接线，通电后硬件网关的 绿灯 (如上图中的网关绿灯状态)亮起；网关与 PLC 连接成功，并可以正常通信，硬件网关的 蓝灯 亮起。

2 网关与 PLC 通信配置

此处的配置以 Profinet 协议为例，其它协议的配置类似；

2.1 PLC 新建 Profinet 工程

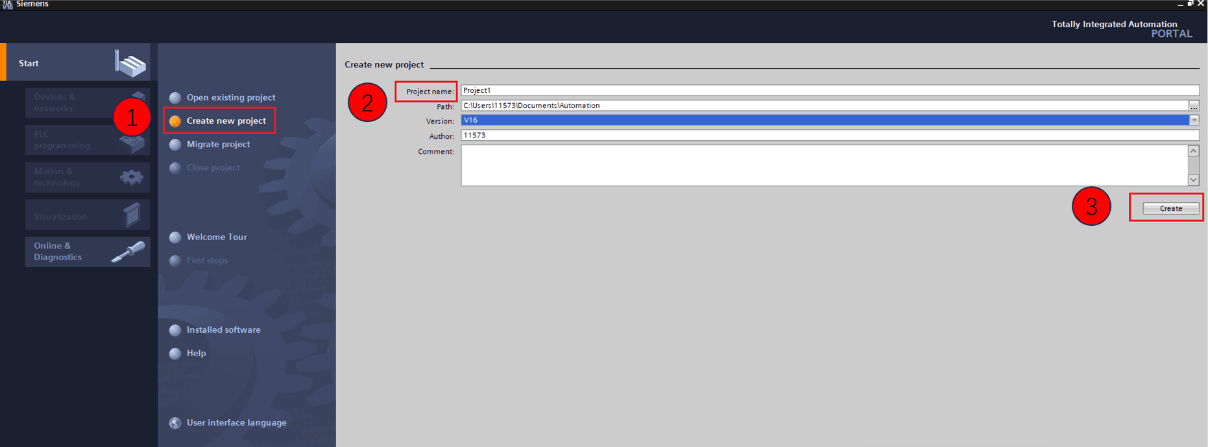

双击打开博图软件，进入主页面，选择【开始】->【创建新项目】，如下图所示，并按照步骤标注操作。

2.2 西门子型号与版本配置

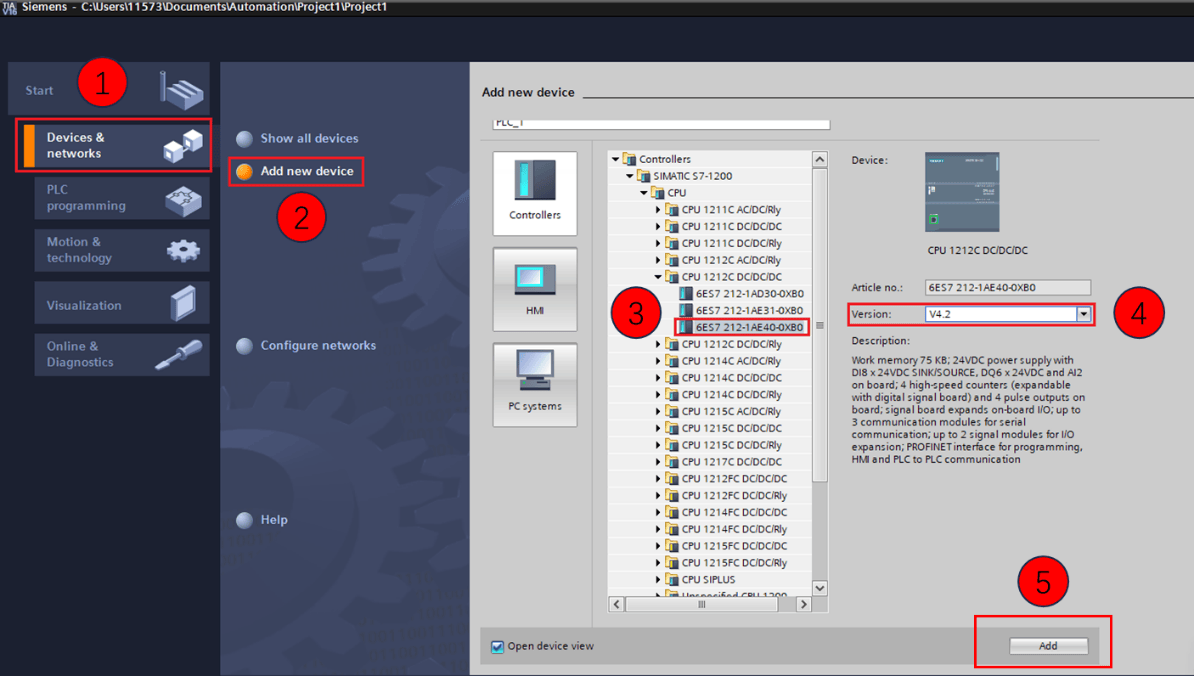

在新建的工程下双击【添加新设备】->【控制器】/CPU/CPU 1214C DC/DC/DC 6ES7 214-1AG40-0XB0，如下图所示选择。核对信息后【确定】。

2.3 PLC 设置

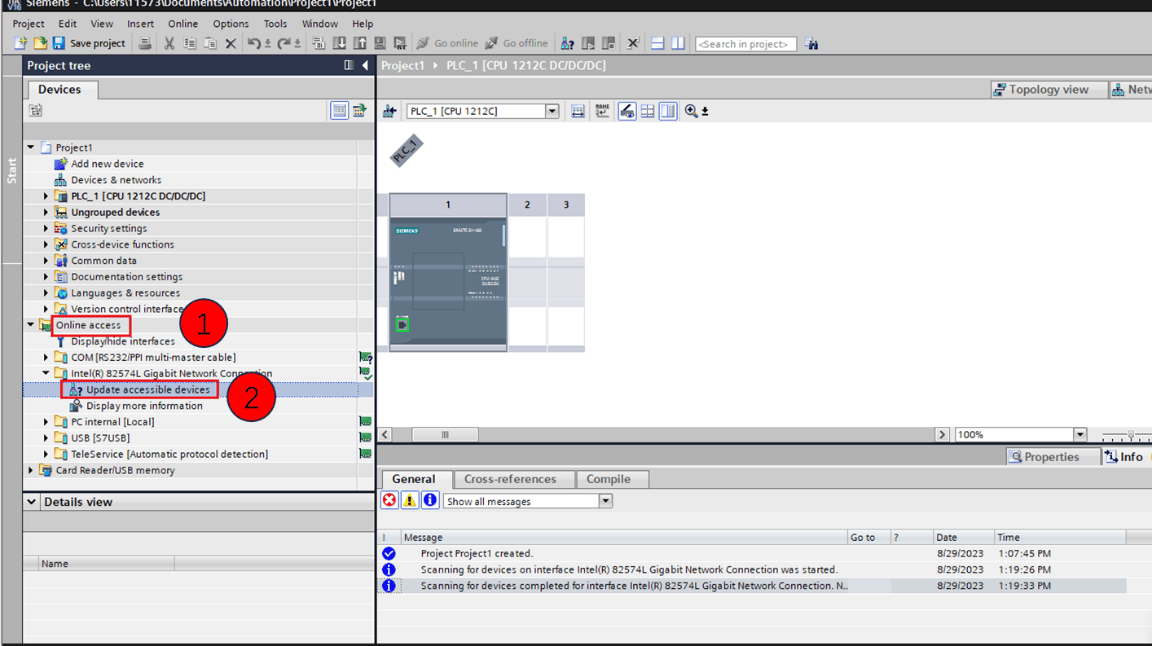

搜索机械臂设备站 打开工程，【在线访问】->【电脑网卡名称】，双击【更新可访问的设备】，如下图所示：

2.4 网关 IP 与设备站配置

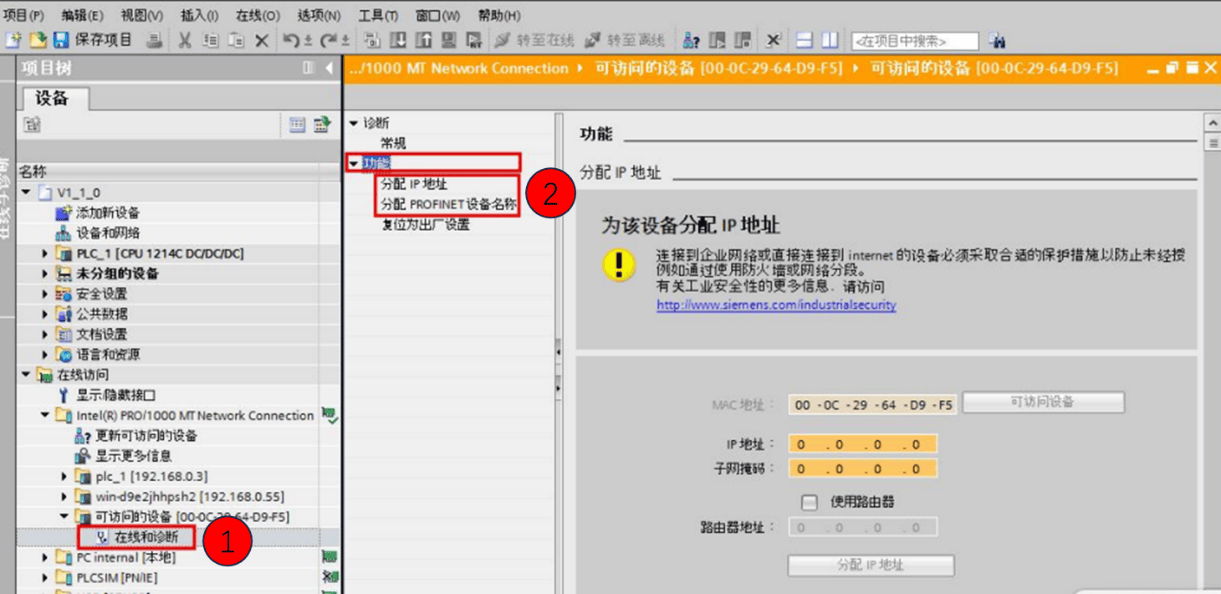

双击【在线和诊断】，如下图所示操作步骤，分别配置 IP 地址、设备站名称。

注：若显示的有默认 IP 地址和设备站名称，应该是之前进行过设置，查看 IP 和名称没有问题后，可跳过该步骤(2.4)继续往后操作;

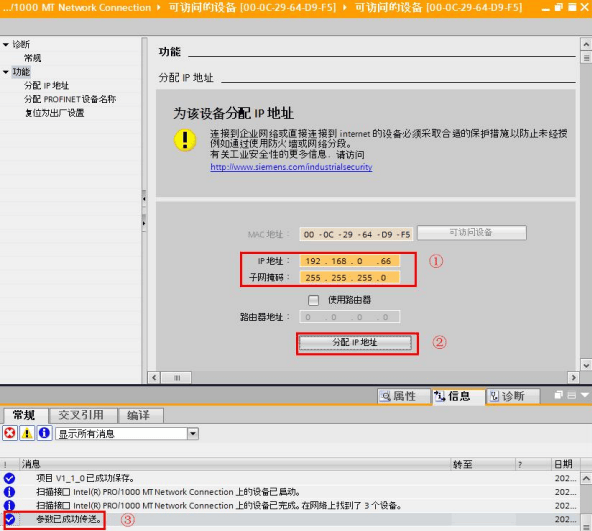

分配网关 IP 地址

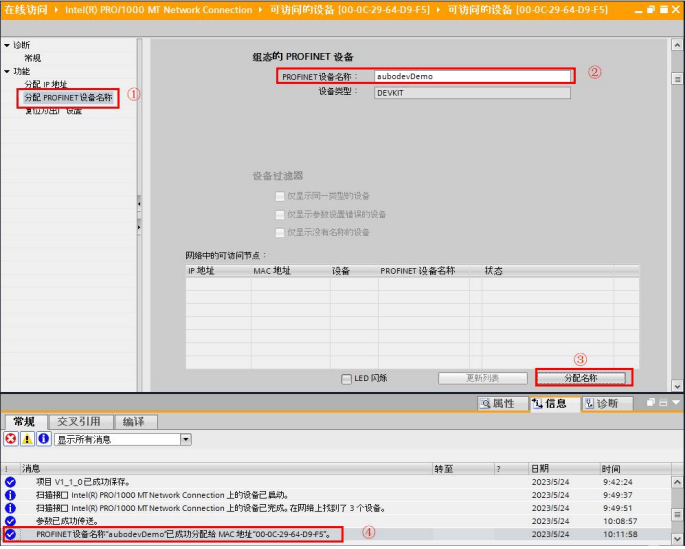

分配网关设备站名称

2.5 PLC 导入 gsd 文件

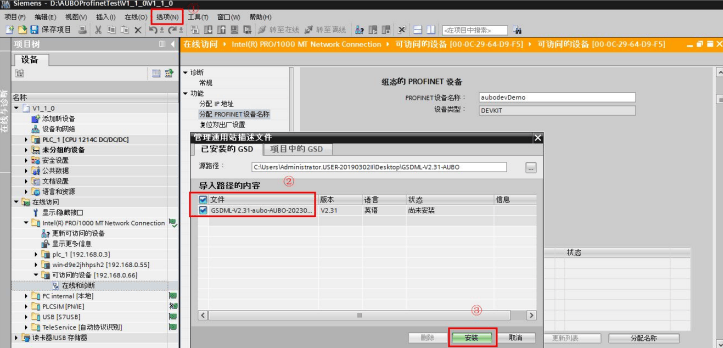

在博图软件菜单栏【选项】->【管理通用站描述文件(GSD)】，如下图所示：

注：GSD 文件由 AUBO 开发提供，可以找相关工程师获取较新版本。

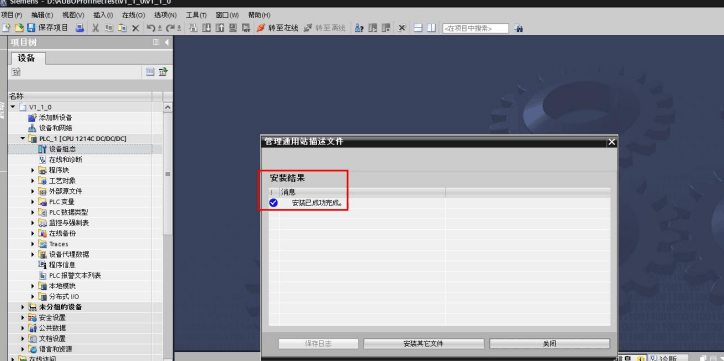

安装成功如下图所示提示，安装成功后【关闭】即可，如下图：

2.6 PLC 组态

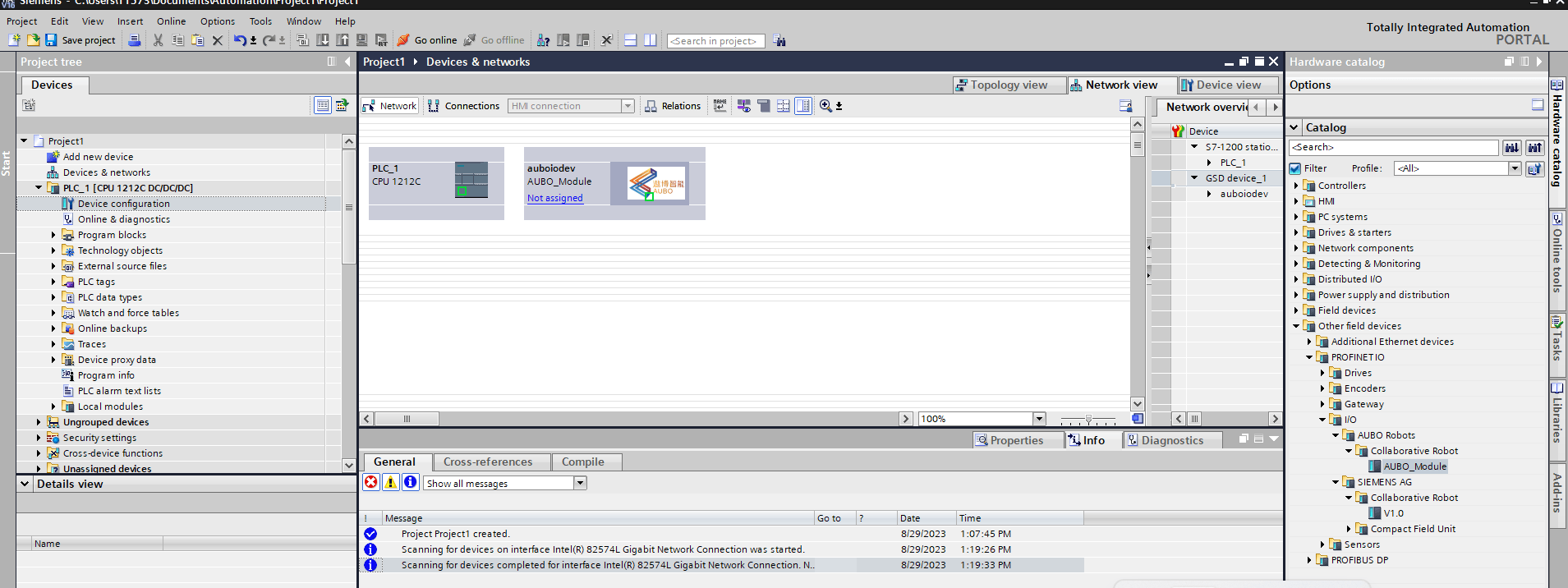

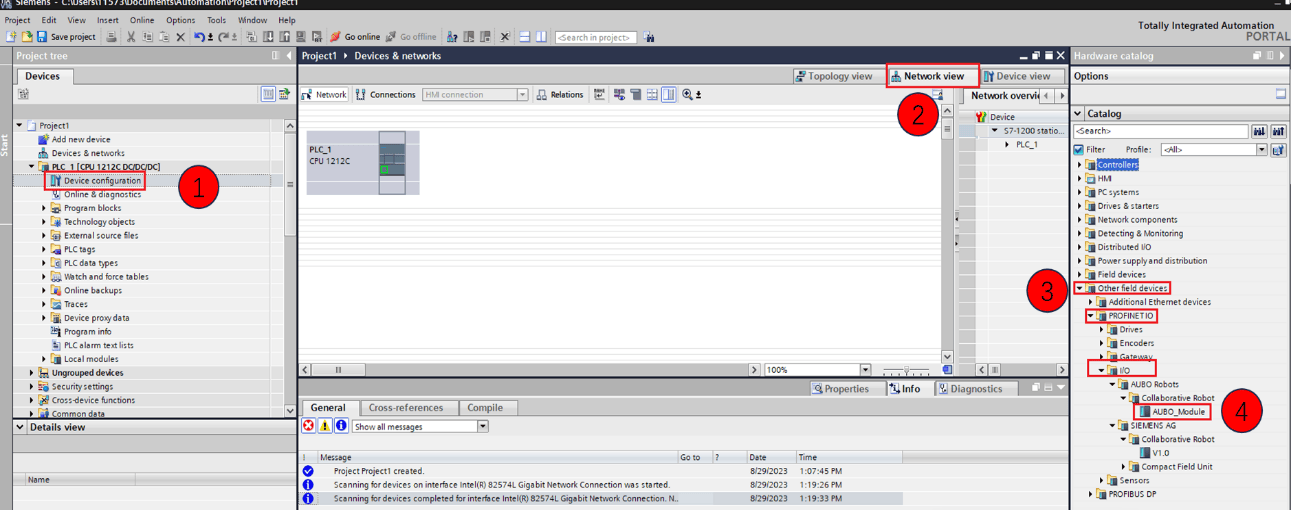

双击【设备组态】->点击【网络视图】->【其它现场设备】->【IO】->【AUBO Robot】-> 双击【AUBO_Module】，如下图所示：

添加成功如下图所示：

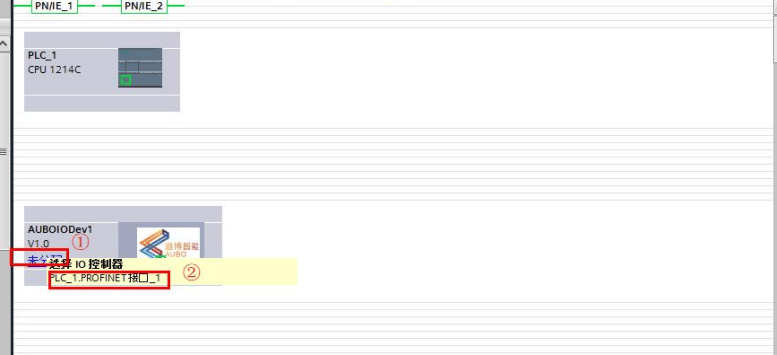

单击未分配，选择②，如下图所示：

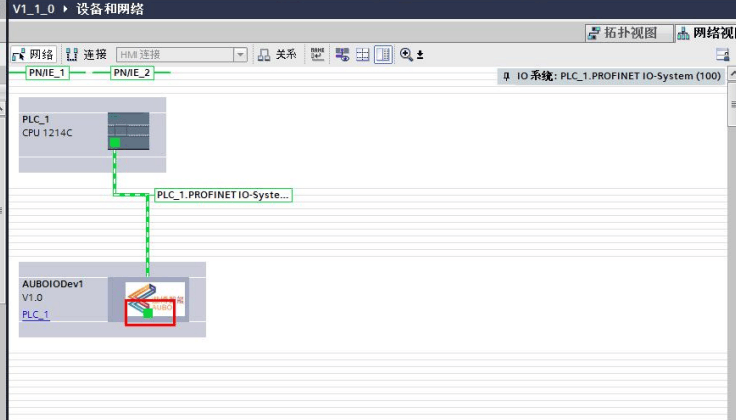

组态成功如下图所示：

通信设置：
双击 AUBOIODEV1 中 Ethernet 端口，如下图标注:

槽模块添加：

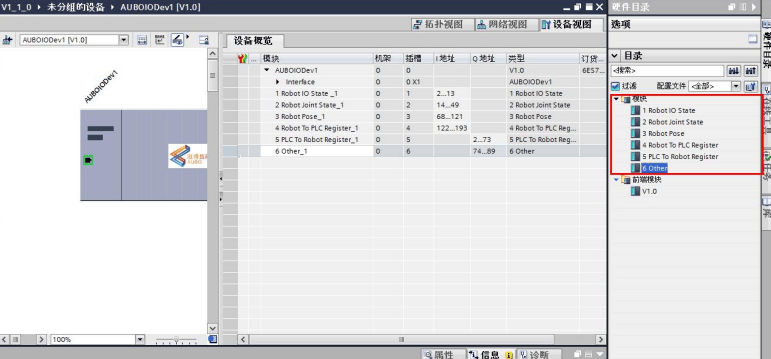

双击【模块】中的各个槽，在界面右侧【模块】中，双击 1-6 个槽，添加到设备，如下图所示：

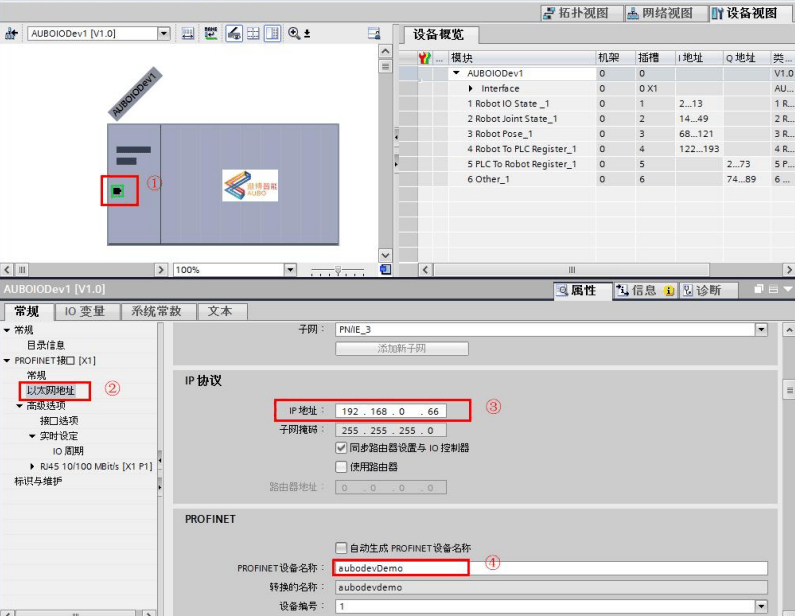

配置 AUBOIODev1 的 IP ：
双击 Ethernet 端口，选择【以太网地址】，设置网关设备站IP 地址，设置设备站名称，如下图所示：

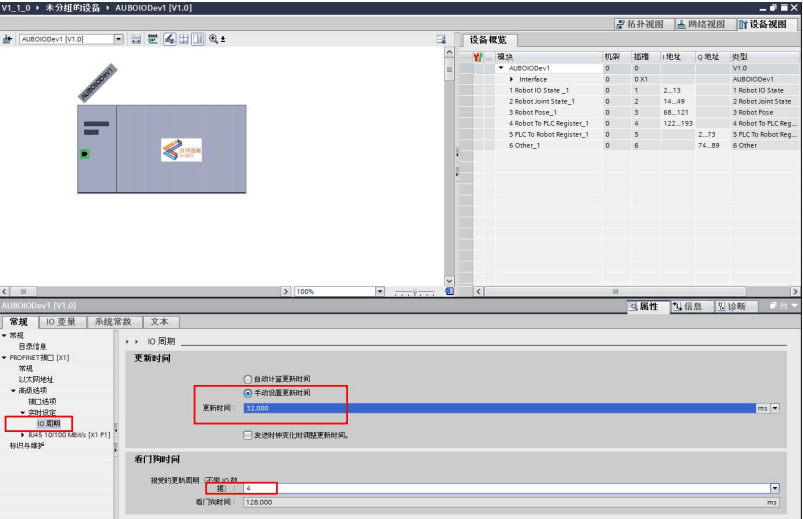

推荐 IO 周期设置：

PLC IP 配置：

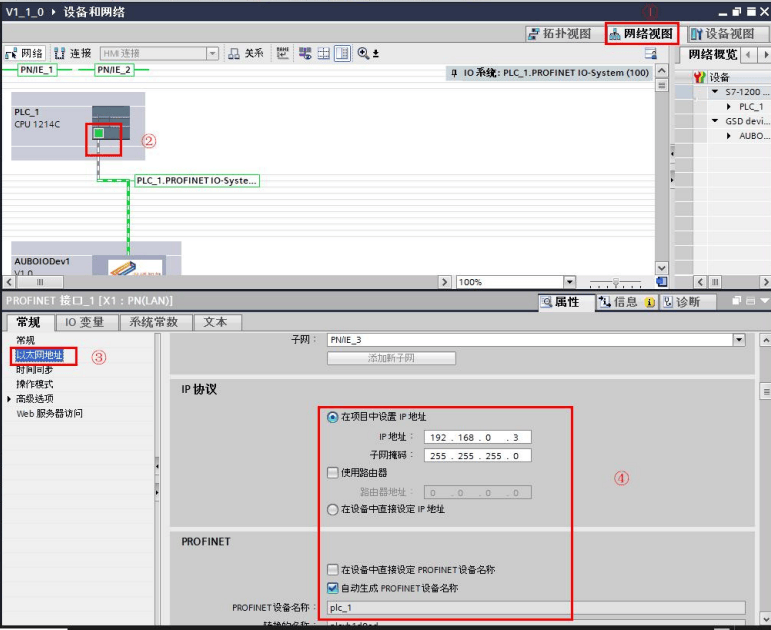

单击【网络视图】->单击 PLC【Ethernet】端口，选择【以太网地址】,设置 PLC 的 IP 和设备名称，如下图所示：

2.7 保存项目 > 编译 > 下载 > 装载

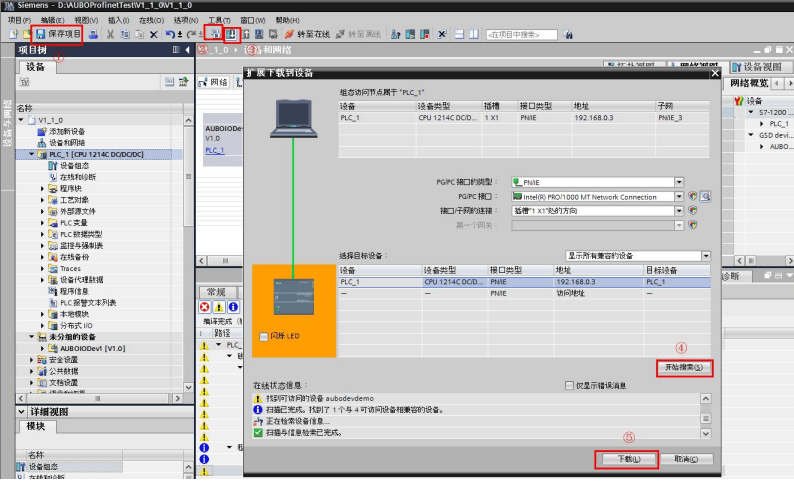

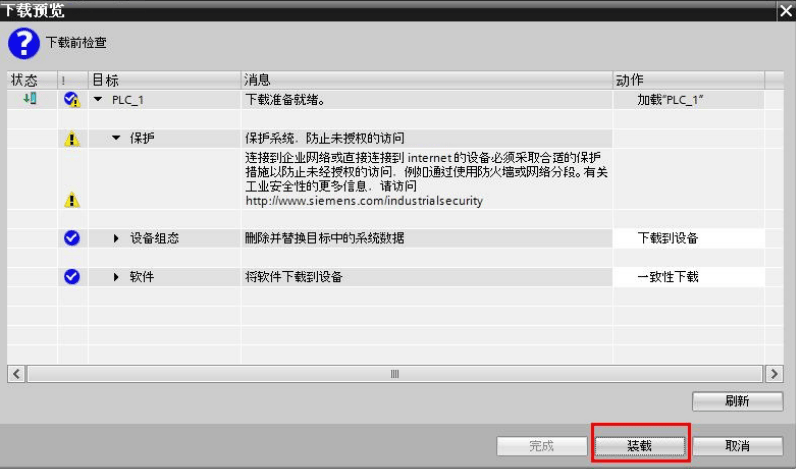

所有配置完成，保存项目，操作①～⑤，编译 -> 下载，搜索设备，下载；如下图所示步骤:

注意：若步骤④【开始搜索】置灰，请检查 AUBO 机械臂站名设置是否一致。根据提示一步步操作，直到出现【装载】。

2.8 运行并转至在线

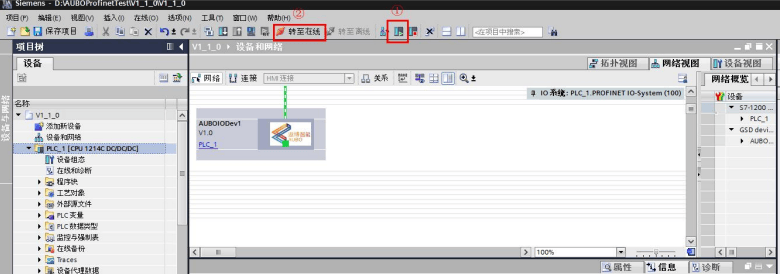

将 PLC 切换至运行模式，点击【转至在线】，如下图所示执行步骤：

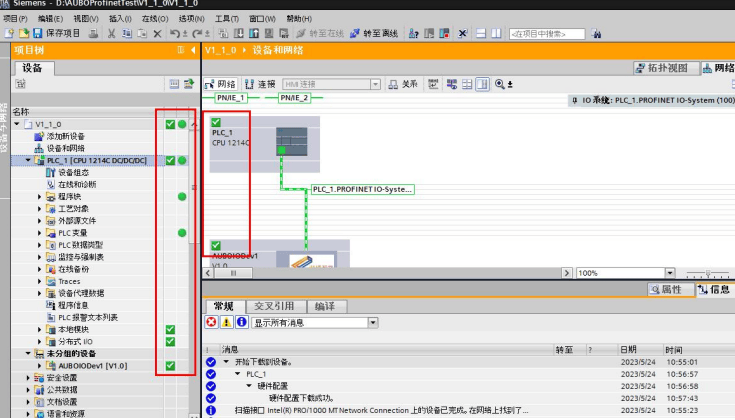

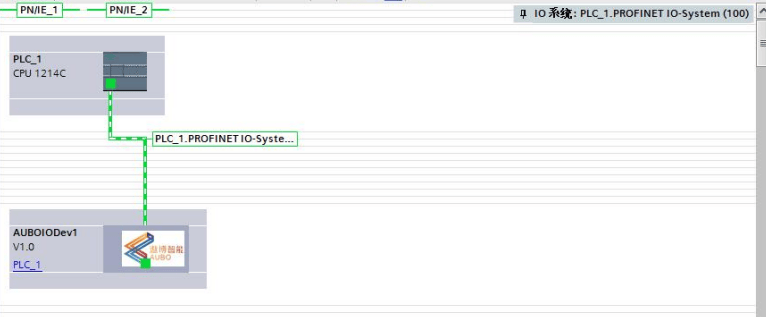

PLC 与网关设备站连接成功，界面全部呈绿色连接状态，如下图所示：

3 PLC 与控制器通信

3.1 功能简介

硬件网关作为不同协议间转换的中转设备，一端通过 RS485 连接机器人控制器，一端连接 PLC 设备，使得 PLC 可以读取机器人 IO 状态、位姿信息、线圈和保持寄存器等数据内容，同时可以通过控制工程实现机器人工程的启动、暂停、继续、停止等功能。目前网关支持 Profinet、Ethernet/IP、EtherCAT 三种协议类型，本次测试使用 Profinet 协议类型。

通信示意图：

3.2 ICM 使用方法

3.2.1 ICM 启停

网关服务 ICM 作为后台进程与 PLC 进行数据交换，使用 ICM 需导入 OEM 包，安装方式请参考 如何安装OEM包 ，安装完成并重启设备后，会重新启动ICM，ICM实现了自启动功能，也可通过手动方式进行启动暂停，命令如下：

• ICM 运行日志查看命令： tail -f /root/arcs_ws/log/icm/aubo_icm.log

• ICM 通信日志查看命令： tail -f /root/arcs_ws/log/icm/icm_register.log

• ICM 服务启动命令：systemctl start aubo_icm

• ICM 服务停止命令：systemctl stop aubo_icm

• ICM 服务重启命令：systemctl restart aubo_icm

• ICM 状态查看指令：systemctl status aubo_icm

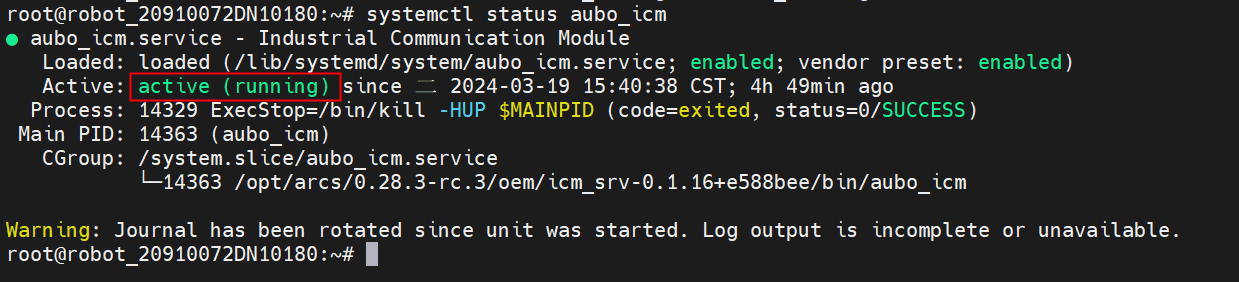

网关正常运行时，使用命令： systemctl status aubo_icm ，输出信息如下：

3.2.2 日志显示

（1） ICM 日志文件

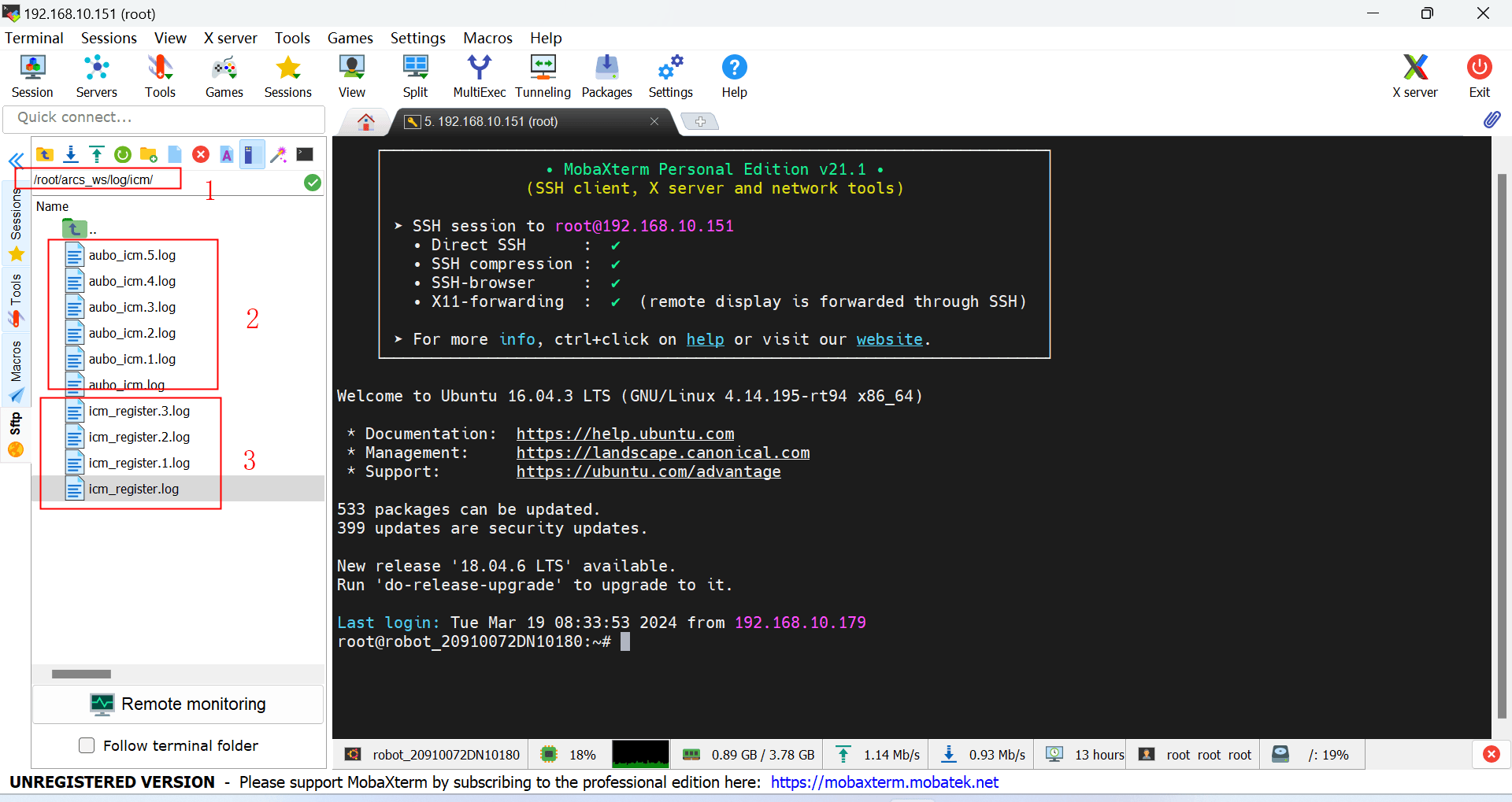

ICM 服务程序日志系统用于记录程序执行的相关信息，默认存储在目录 root/arcs_ws/log/icm/ 中，日志包括两种：

• aubo_icm.*.log 存放的是 ICM 的运行日志；
• icm_register.*.log 存放的是 ICM 的通信日志；

（2） ICM 的运行日志

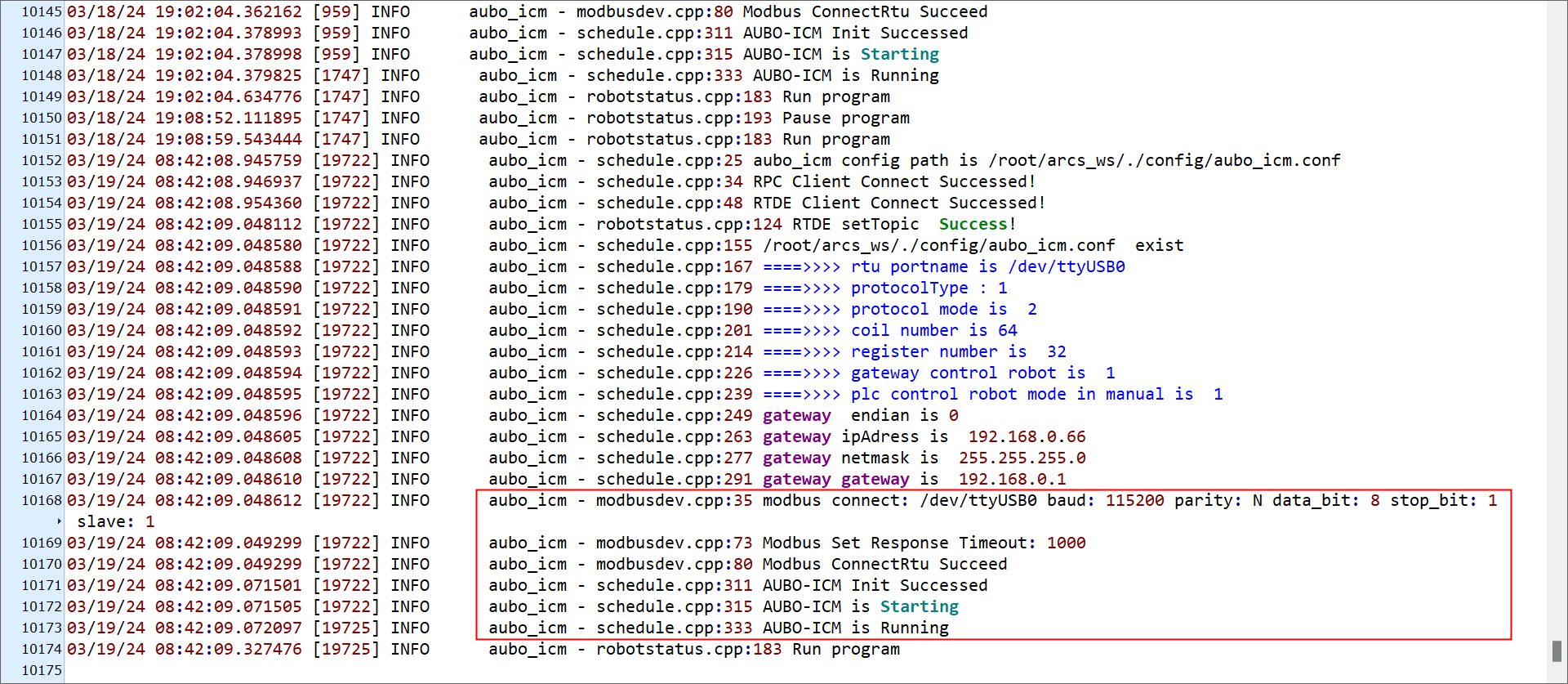

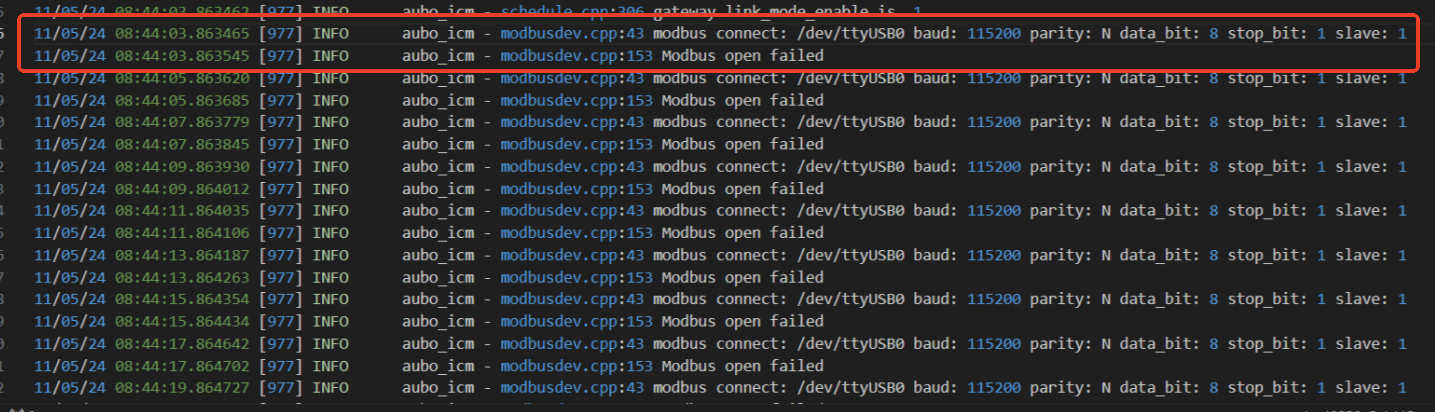

root/arcs_ws/log/icm/aubo_icm.log 内容如下：

运行日志解释说明：

• 出现 ICM is Running 时，表示 ICM 服务进程启动成功；
• 出现 Run program 时，表示 PLC 控制机器臂执行“开始程序”动作，其它动作的日志类似；

（3） ICM 的通信日志

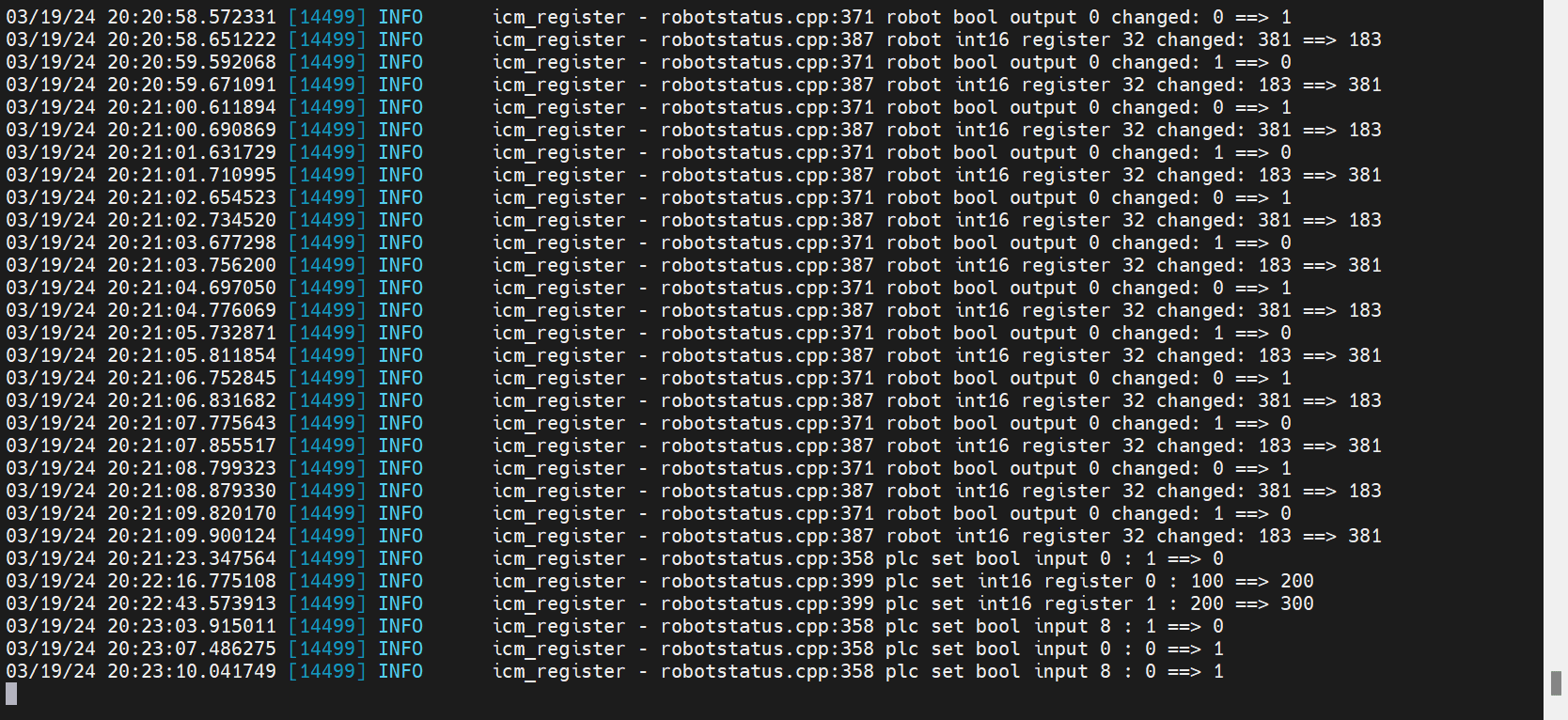

root/arcs_ws/log/icm/icm_register.log 内容如下：

运行日志解释说明：

• plc set bool input 0: 0 ==> 1 表示 PLC to Robot 使用 getBoolInput(0) 读取 PLC slot_5 起始地址第一个 bool 量， 原值为0，读取到的值为1;
• plc set int16 register 0: 100 ==> 200 表示 PLC to Robot 使用 getInt16Register(0)读取 PLC slot_5 的第9个字节开始的第一个 word(16Bit) 量，原值为100，读取的值为200；
• robot bool output 0 changed: 0 ==> 1 表示 Robot to PLC 使用 setBoolOutput(0,true)，将 PLC slot_4 起始地址第一个 bool 量(原值为 false )置为 true；
• robot int16 register 32 changed: 183 ==> 381 表示Robot to PLC 使用 setInt16Register(32,381)，将 PLC slot_4 保持寄存器 ( slot_4 第9个字节作为保持寄存器起始地址) 第一个数据(原值为 183 )写入值381；

示教器日志显示

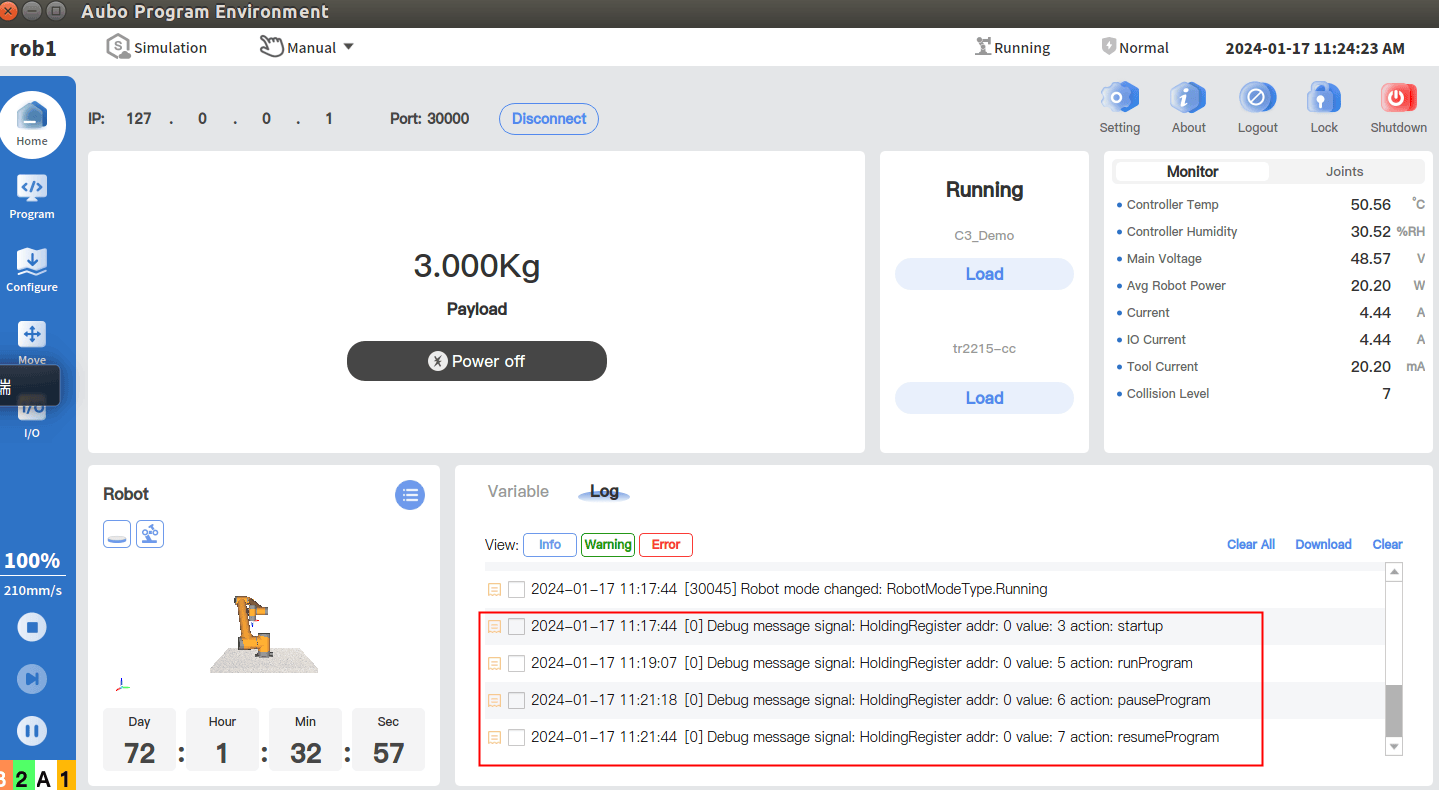

使用 PLC 控制工程的相关操作会把日志显示在示教器的日志界面中，目前支持上电、启动机器人、启动工程、暂停工程、继续工程、停止工程等，具体内容需要参考最新的协议；日志显示如下：

日志解释说明：

例如：Debug message signal: HoldingRedister addr:0 value:3 action: startup

表示控制器端在地址为0的保存寄存器中接收到 PLC 端传输的信号值“3”，触发了控制器端的上电动作；

注：当 PLC 读取数据失败时，可通过查看日志系统进行确认。

3.3 PLC 与 控制器通信示例

本次通信使用 Profinet 协议，PLC 与机械臂进行通信包括的内容有

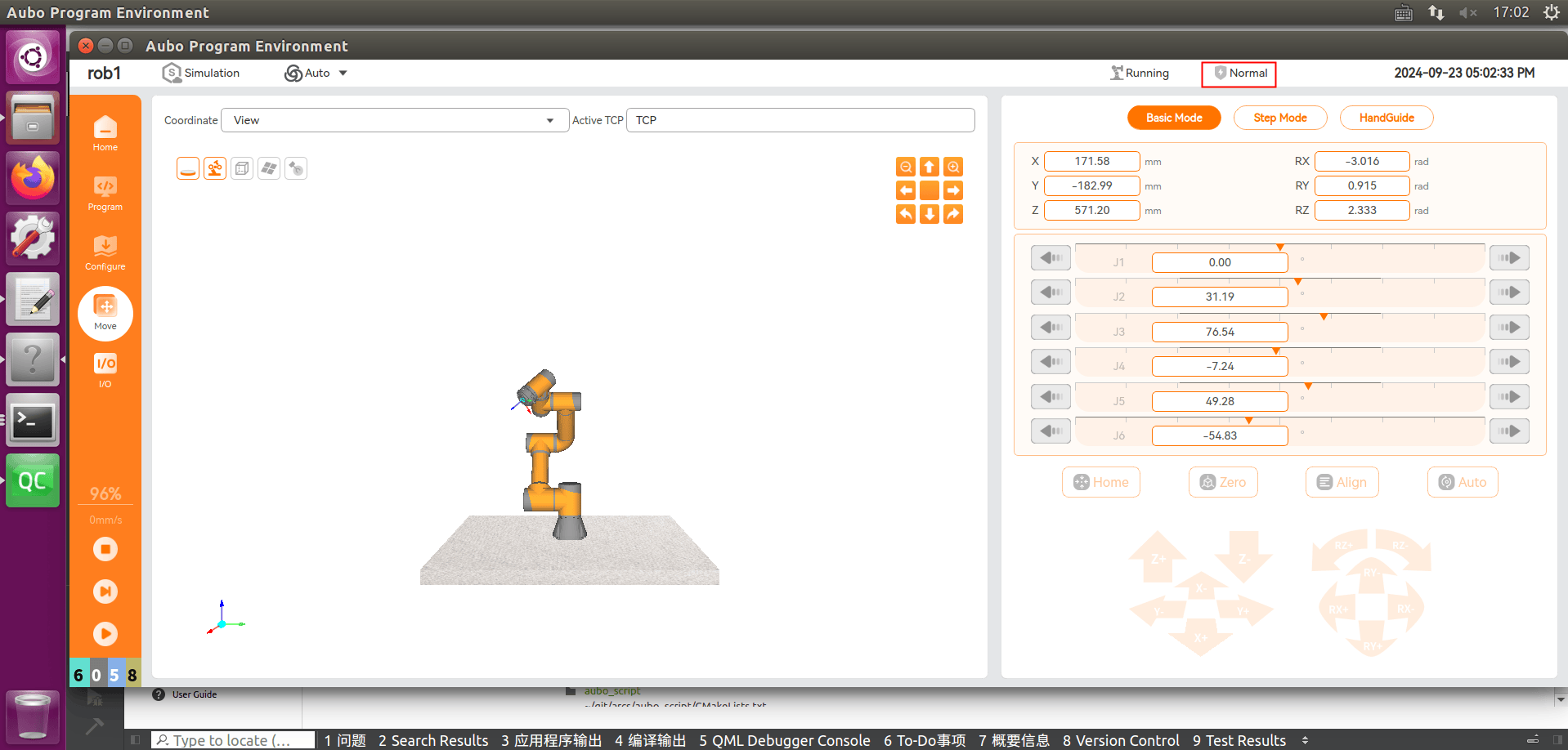

• 机械臂 IO 状态(slot_1)

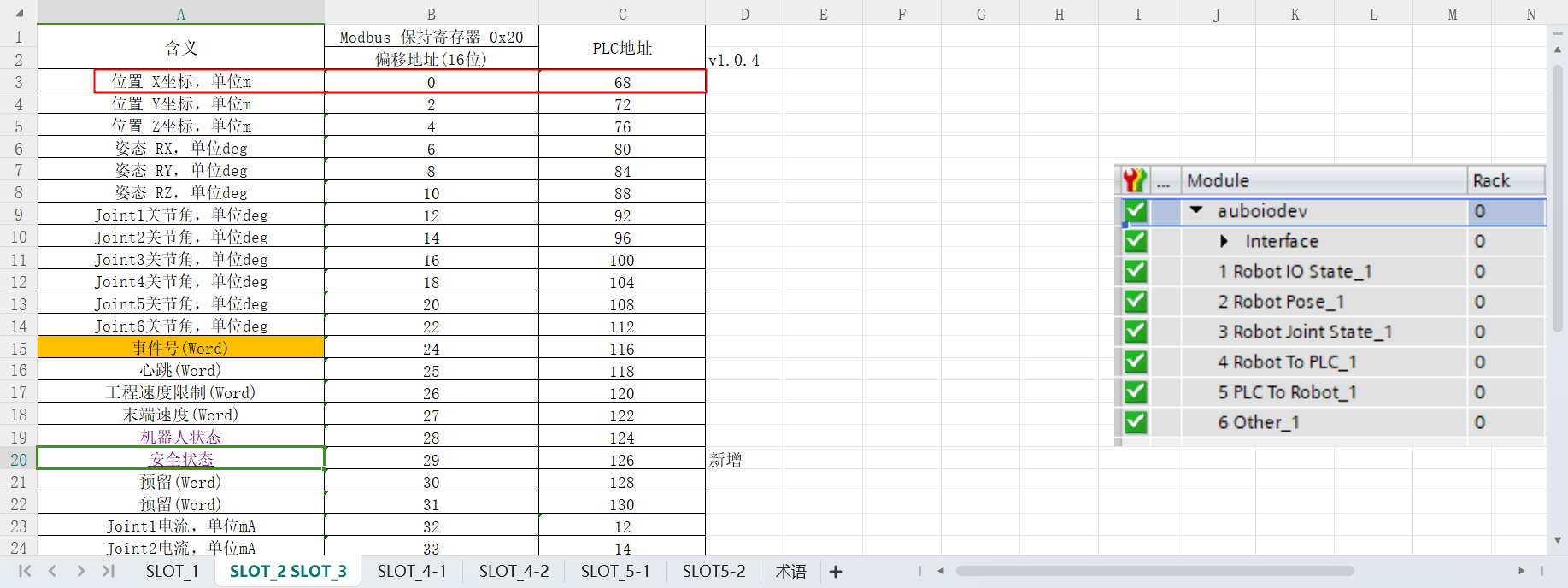

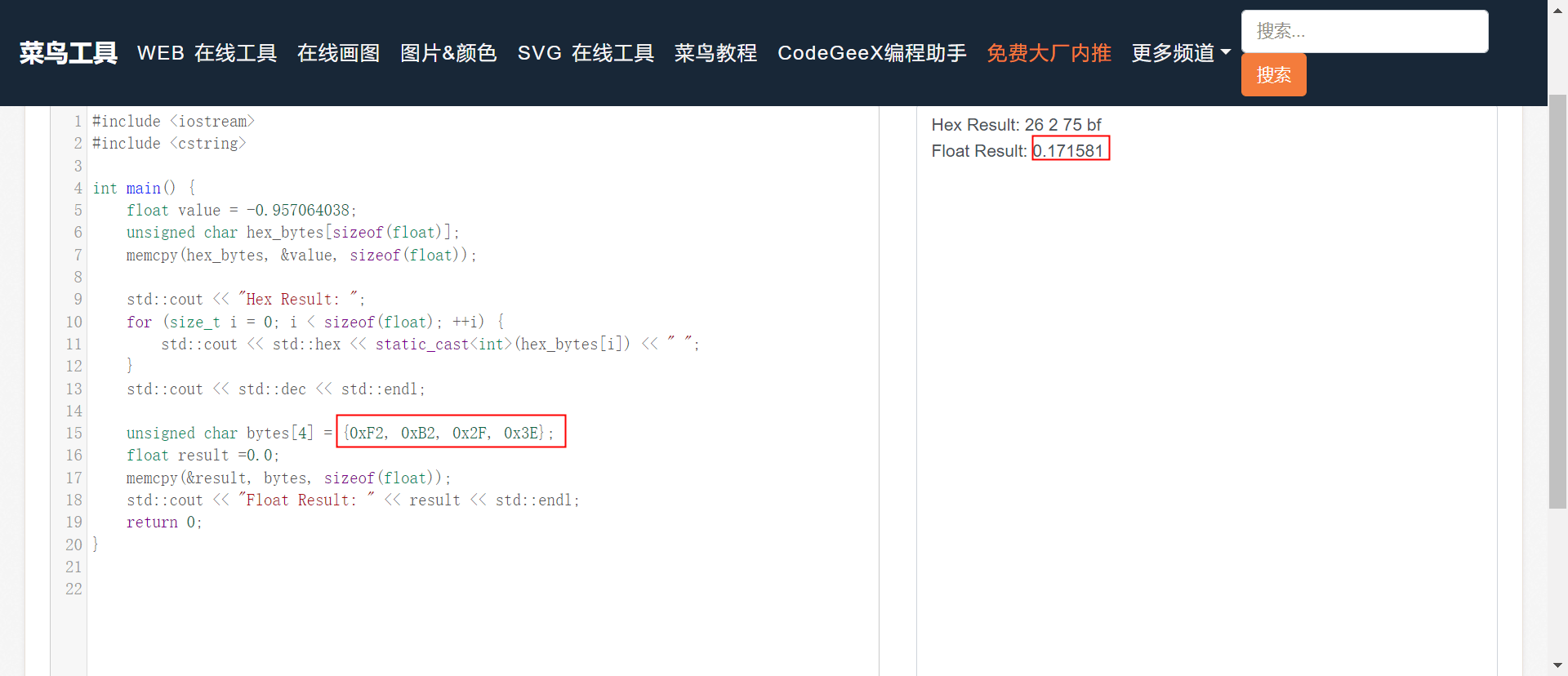

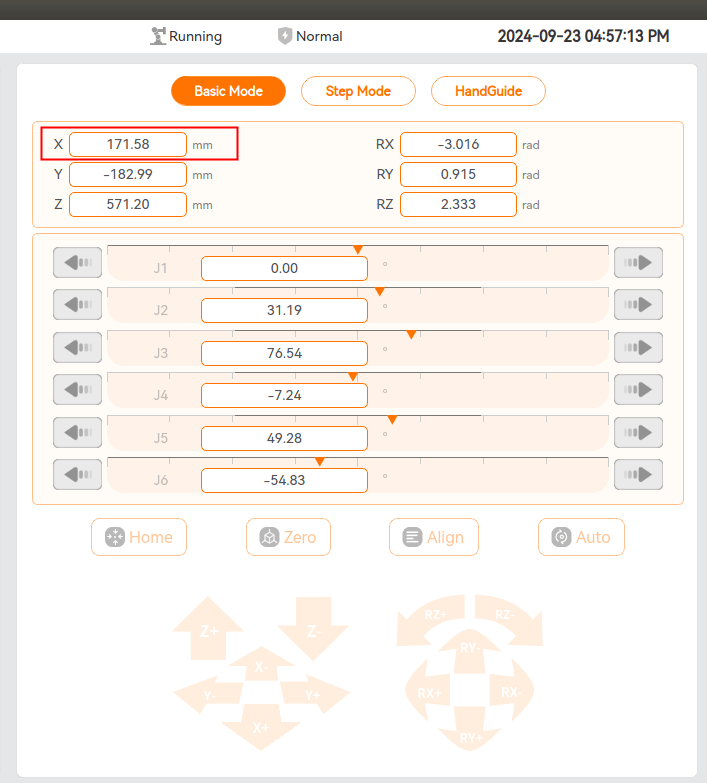

• 机械臂位姿(slot_2)

• 机械臂关节电流电压温度(slot_3)

• 线圈保持寄存器(slot_4、slot_5)

• 控制工程(slot_6)

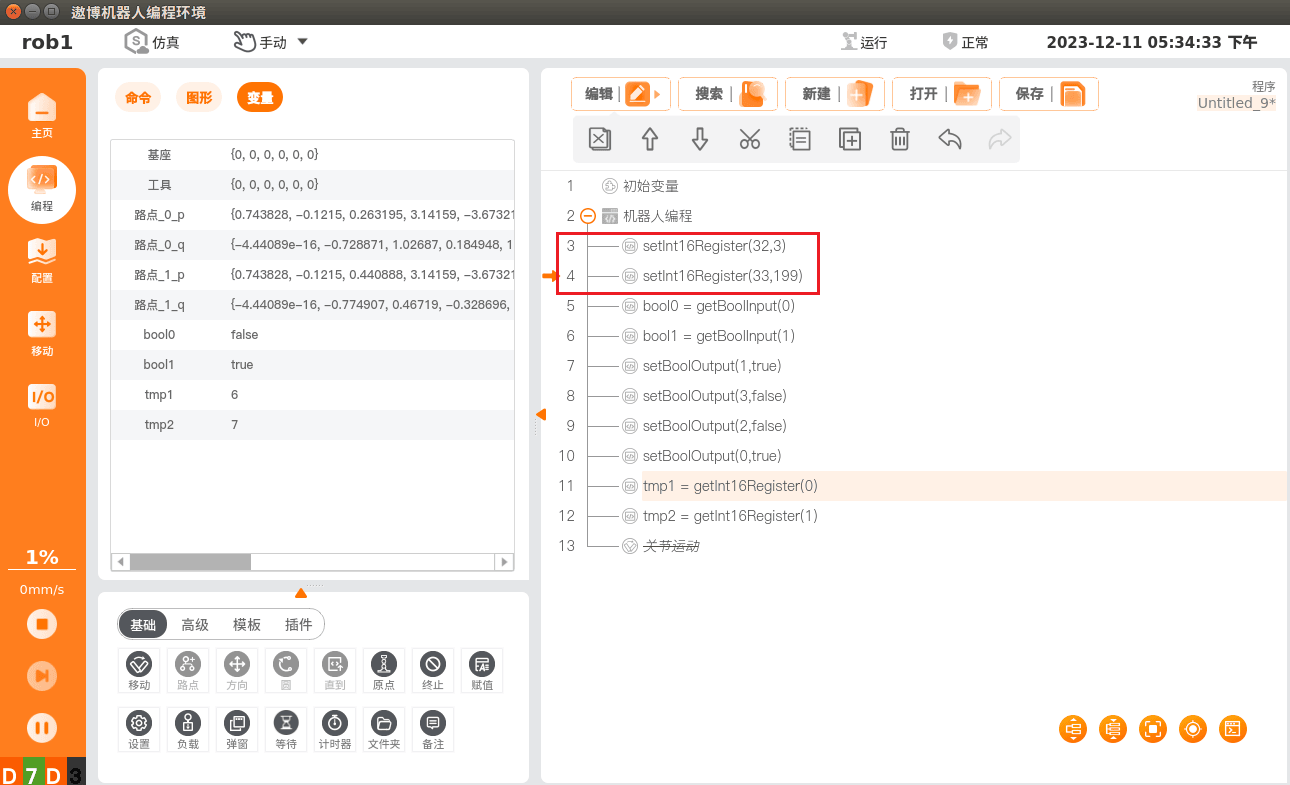

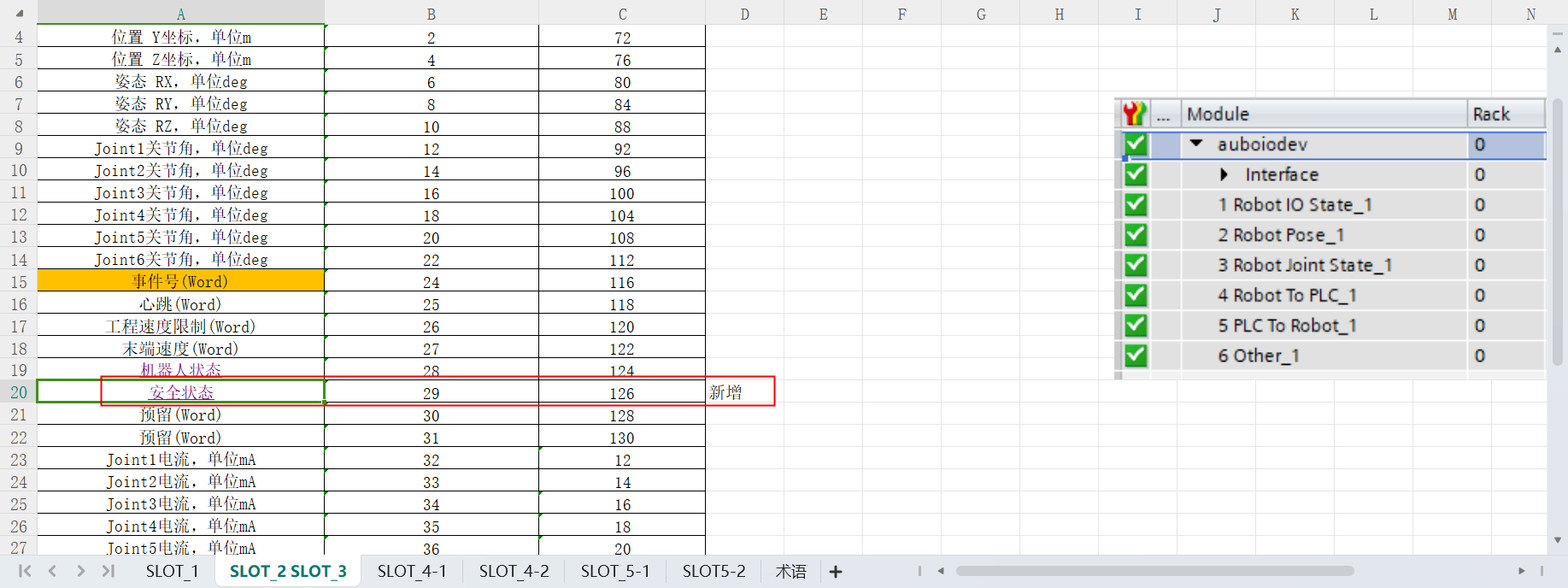

其中 slot_1、slot_2、slot_3 可通过 PLC 直接进行读取，slot_6可通过 PLC 直接进行写入，slot_4、slot_5 线圈和保持寄存器的内容， 通过 ARCS 系统脚本调用的方式实现，具体使用方法如下文；

注：协议会更新，请联系工程师获取最新的协议(Profinet、Ethernet/IP、EtherCAT )；

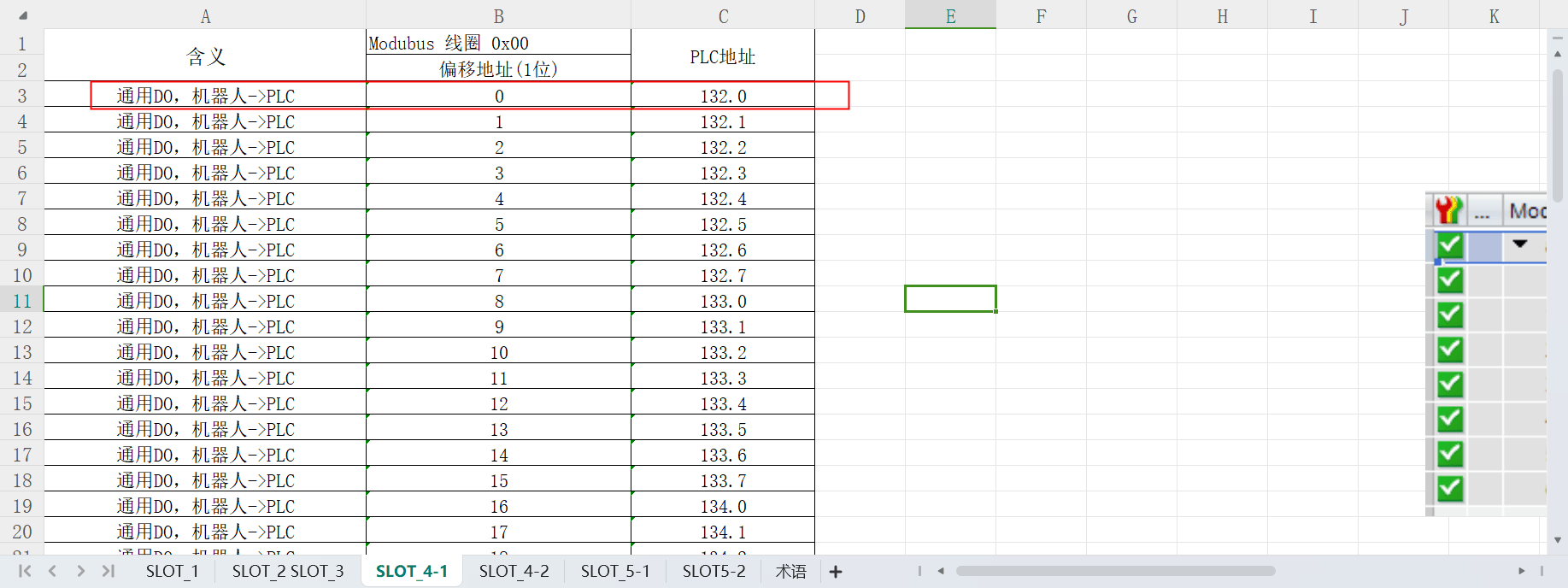

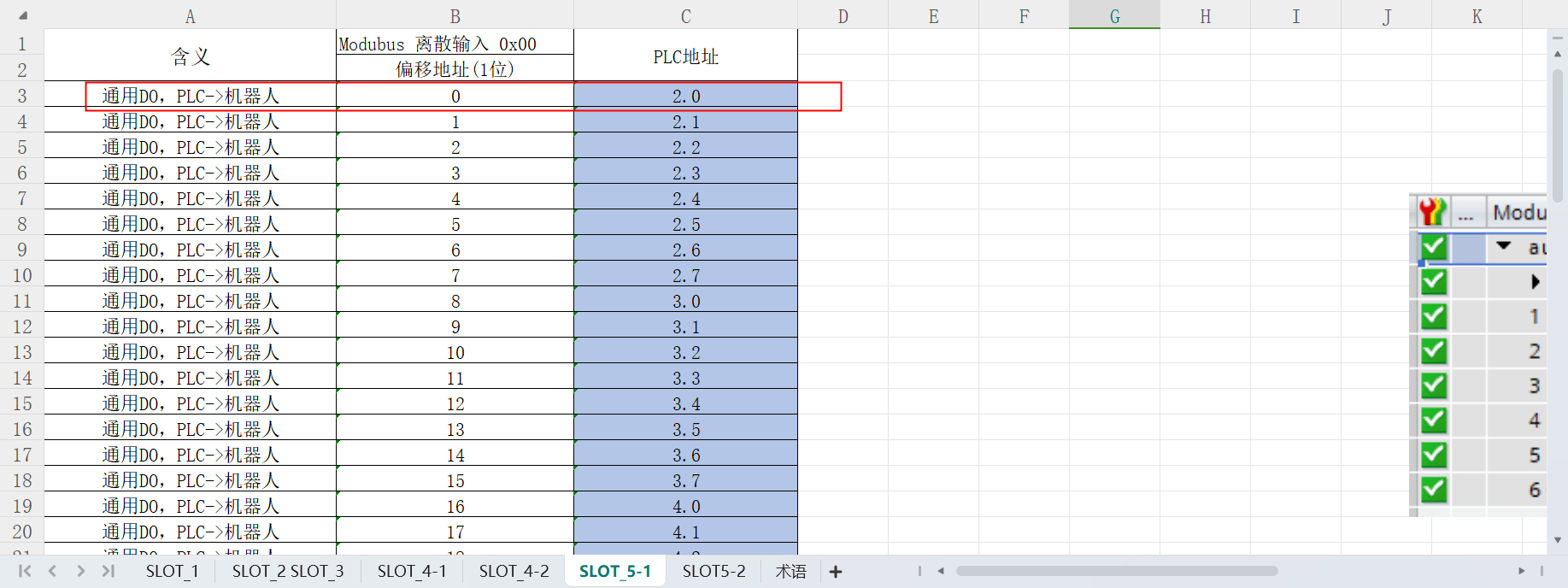

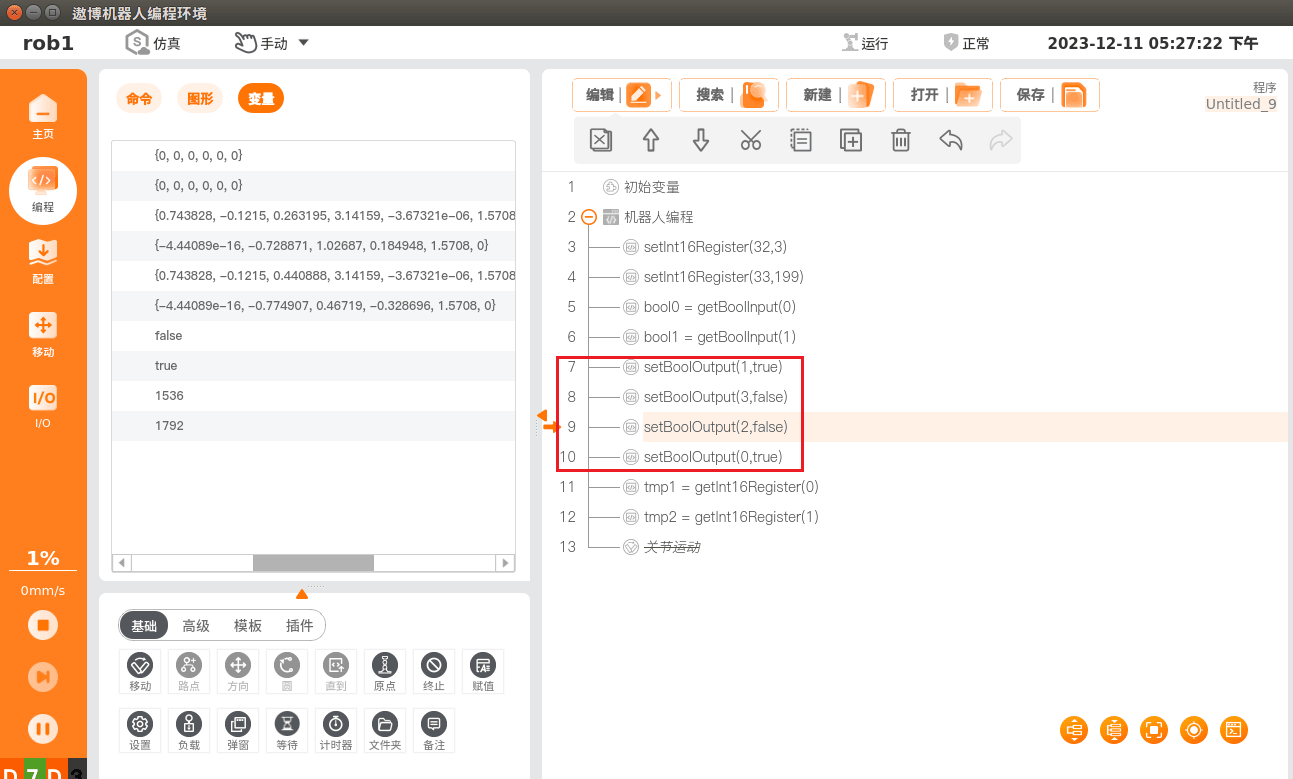

线圈
slot_4、slot_5 中前8个字节作为线圈(bool量)使用，第9个字节开始作为保持寄存器使用
(1) PLC to Robot

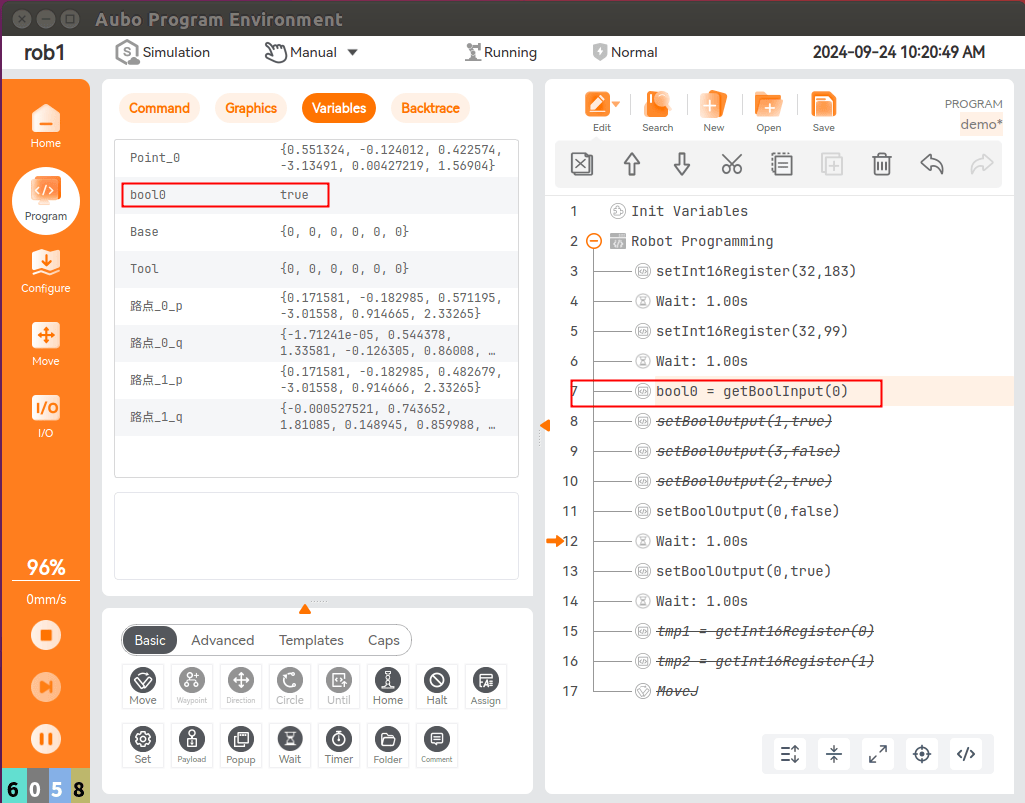

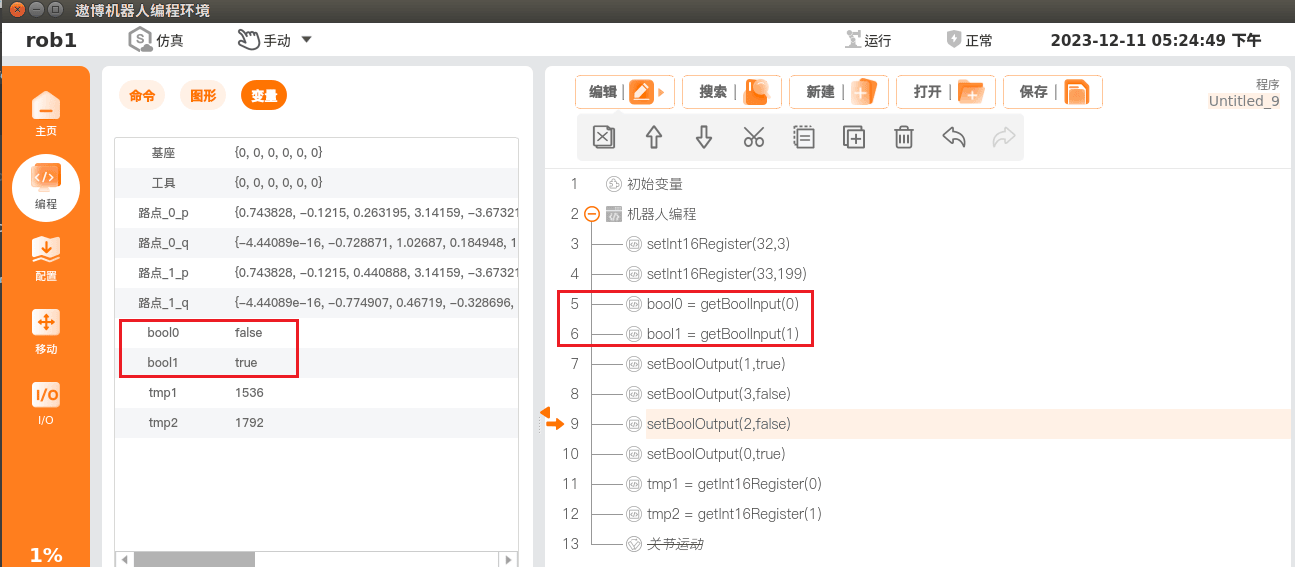

bool0 = getBoolInput(0)，读取 PLC slot_5 起始地址第一个 bool 量，并保存在变量 boll0 中

(2) Robot to PLC

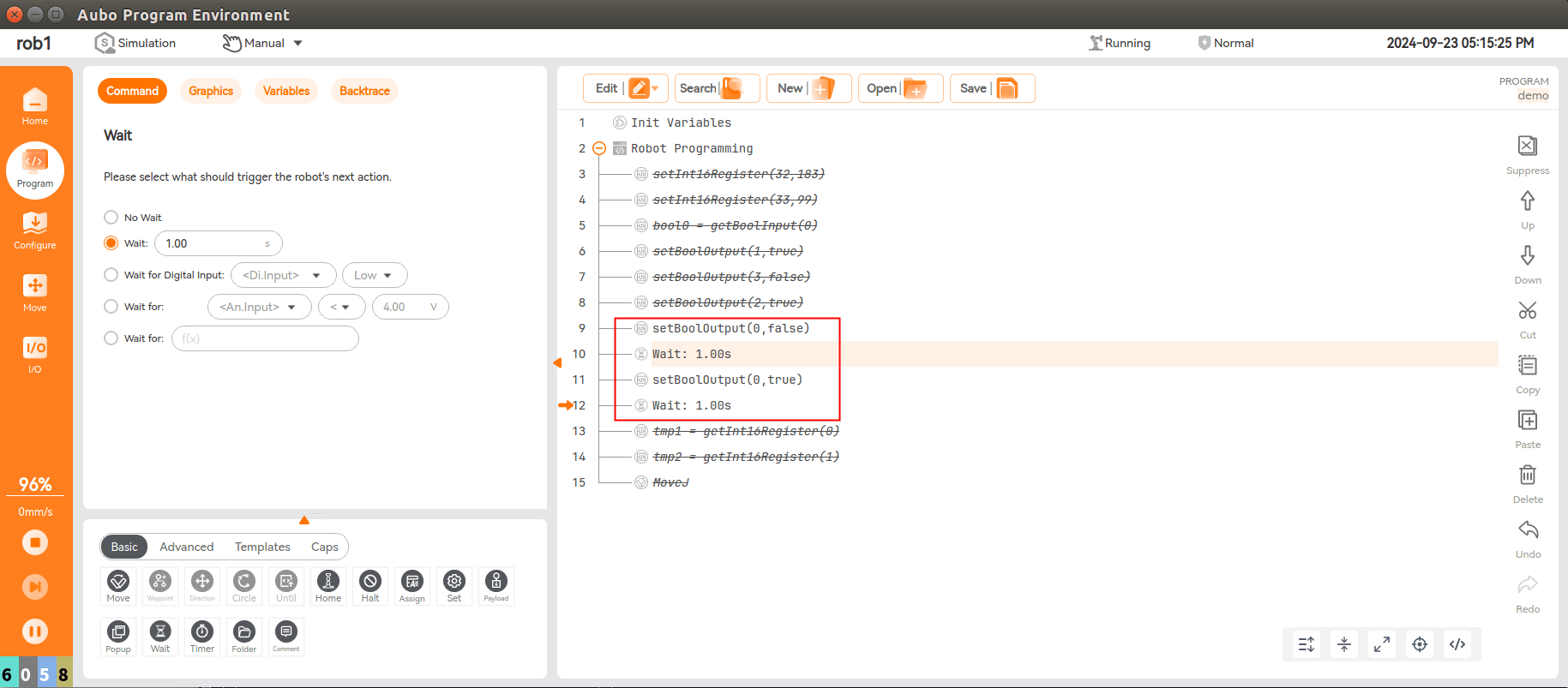

setBoolOutput(0,true)，将 PLC slot_4 起始地址第一个 bool 量置为 true。

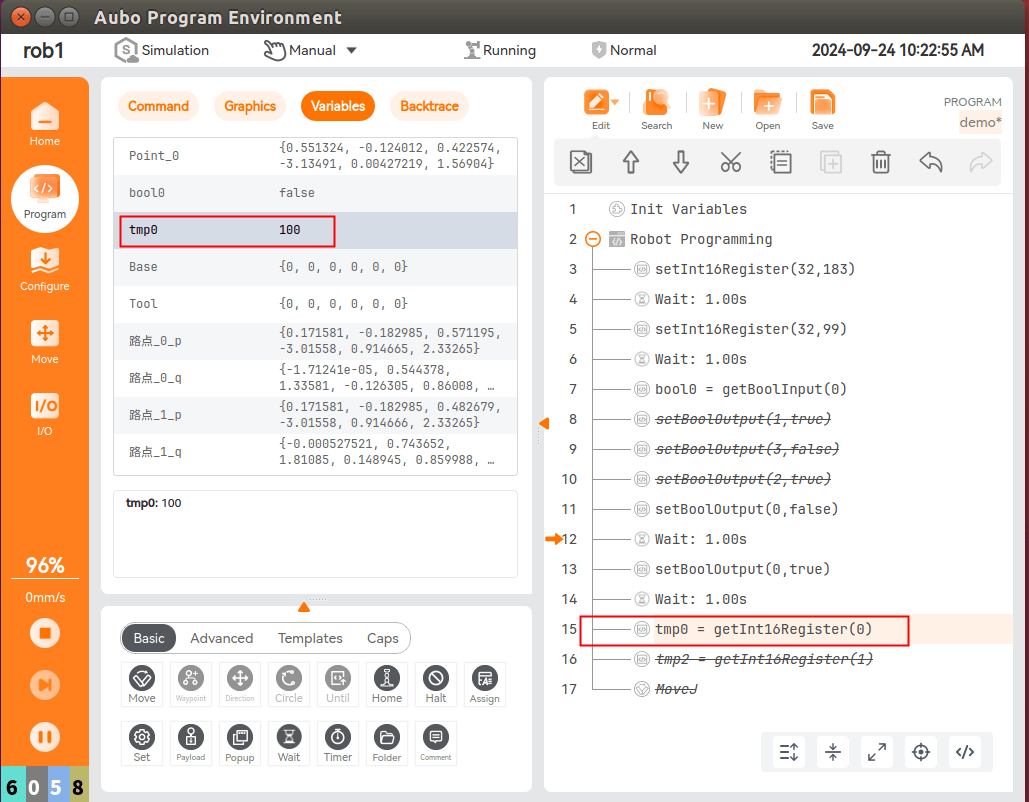

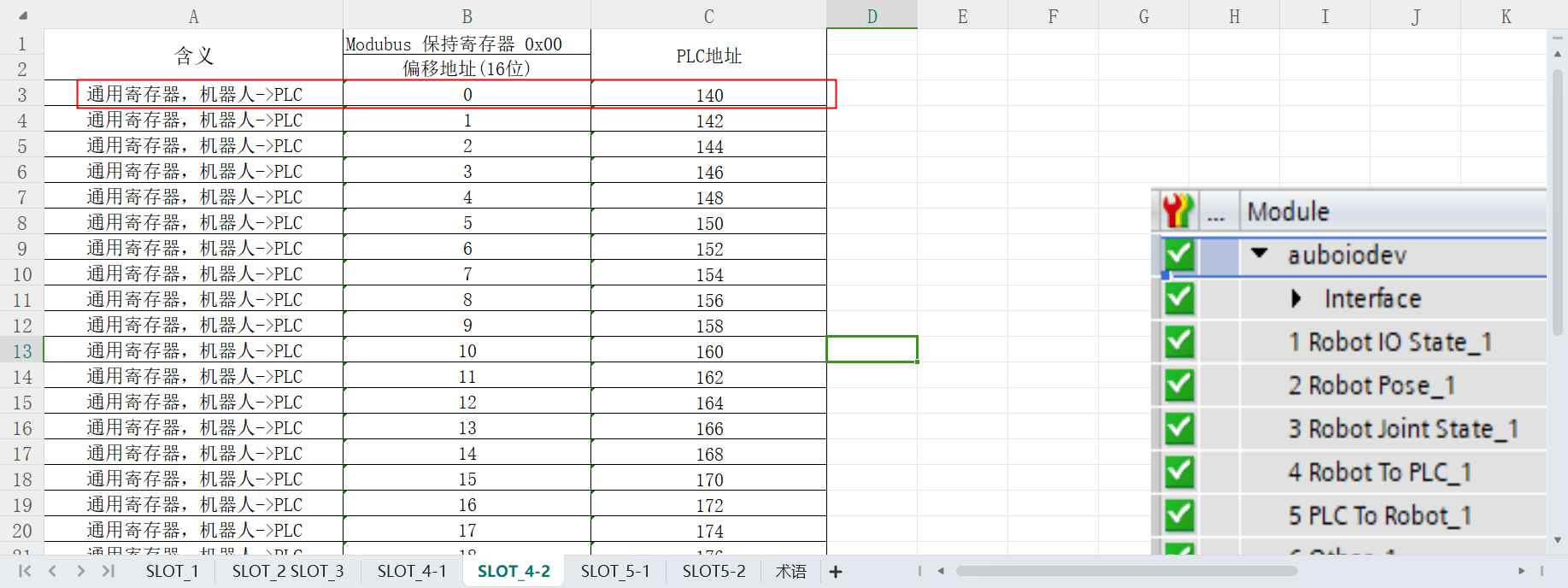

保持寄存器
(1) PLC to Robot

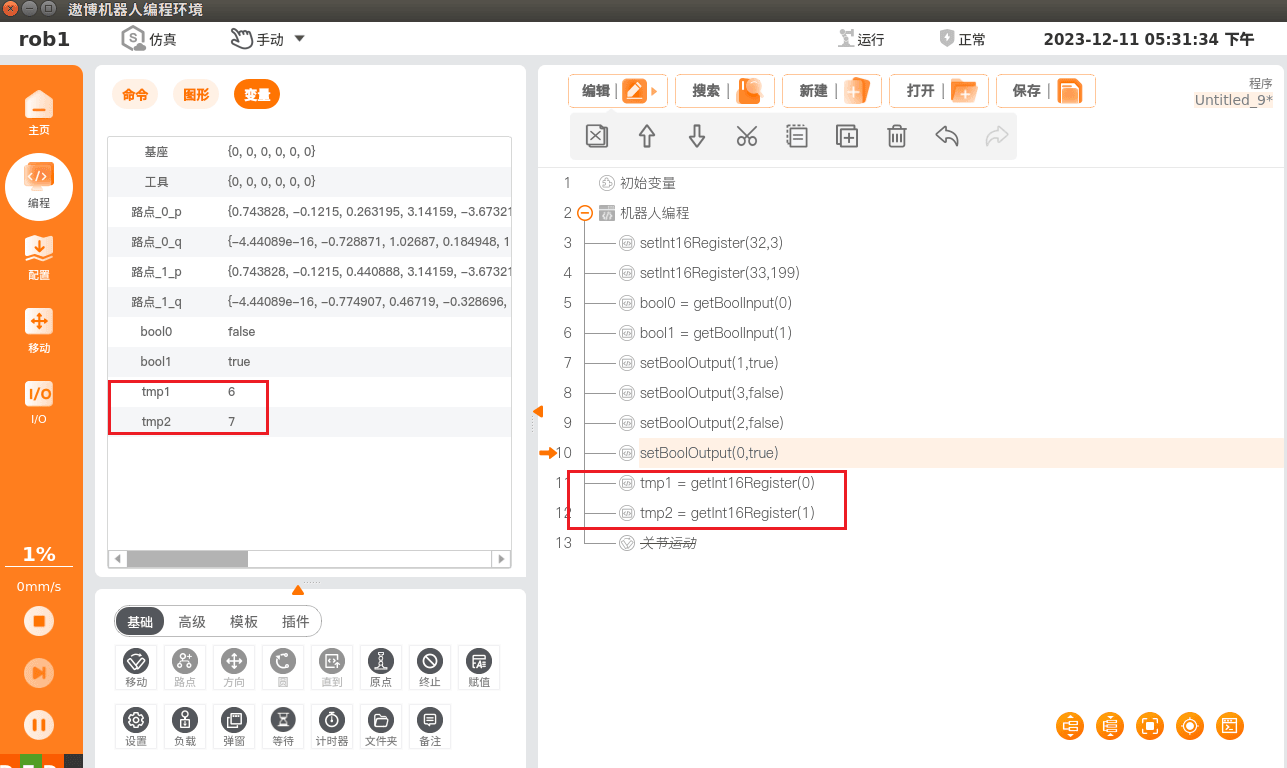

tmp1 = getInt16Register(0)，机器人读取 PLC slot_5 的第9个字节开始的第一个 word(16Bit) 量，并保存在变量tmp1 中。

(2) Robot to PLC

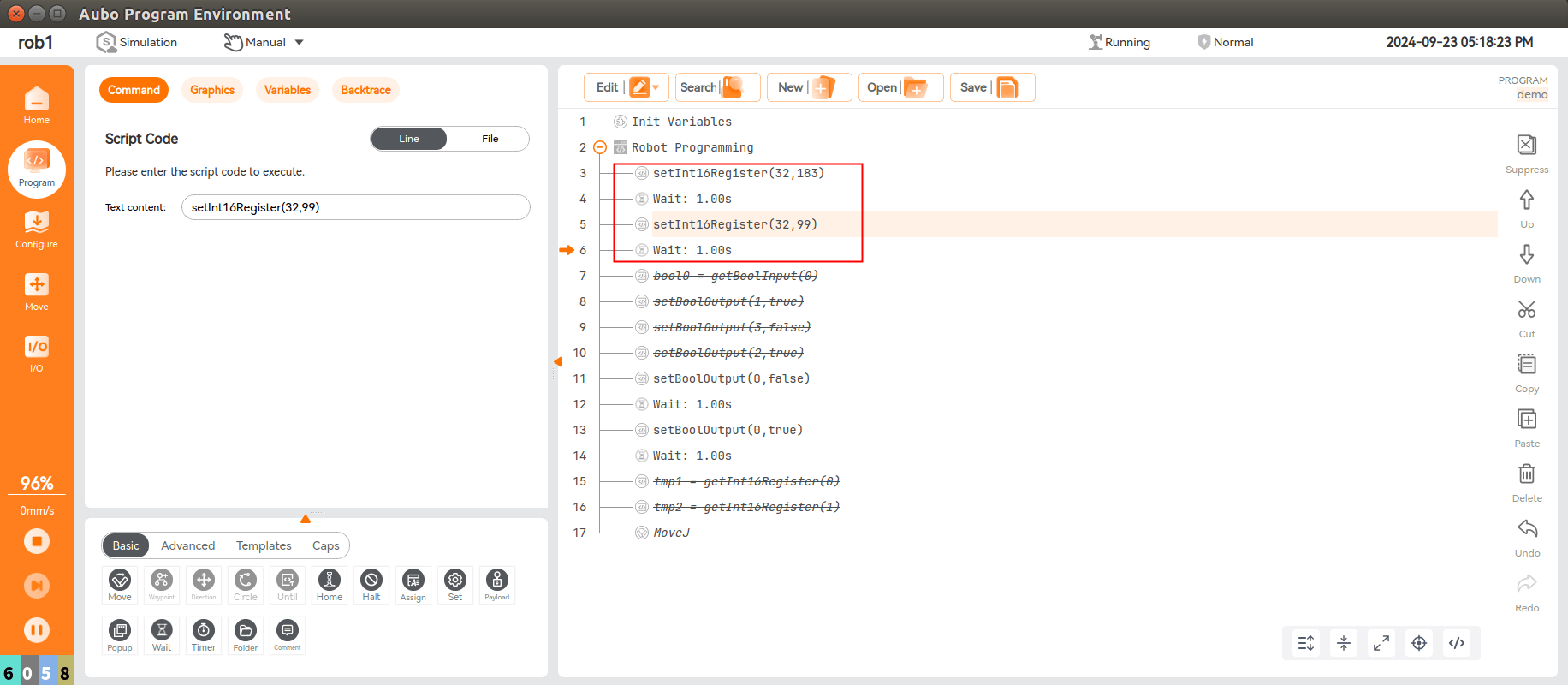

setInt16Register(32,3)，将 PLC slot_4 保持寄存器 ( slot_4 第9个字节作为保持寄存器起始地址) 第一个数据写入值3，其中 setInt16Register 的起始地址为 32。

PLC 端读写数据

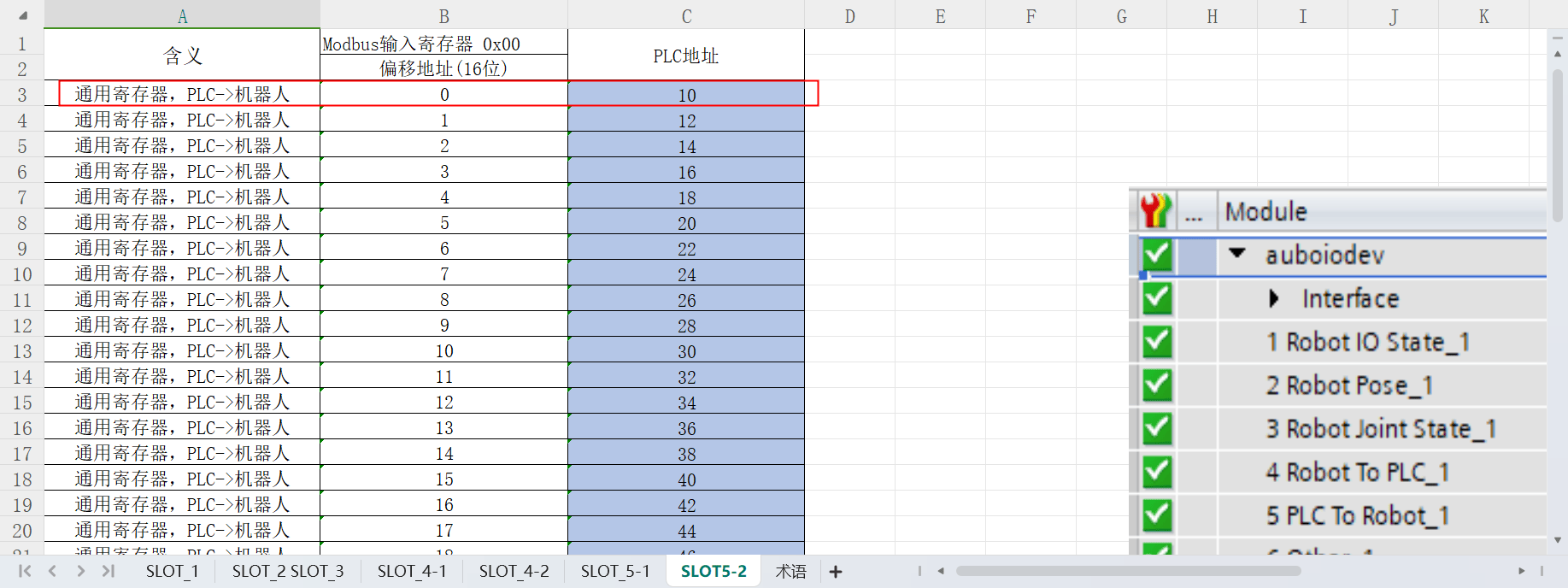

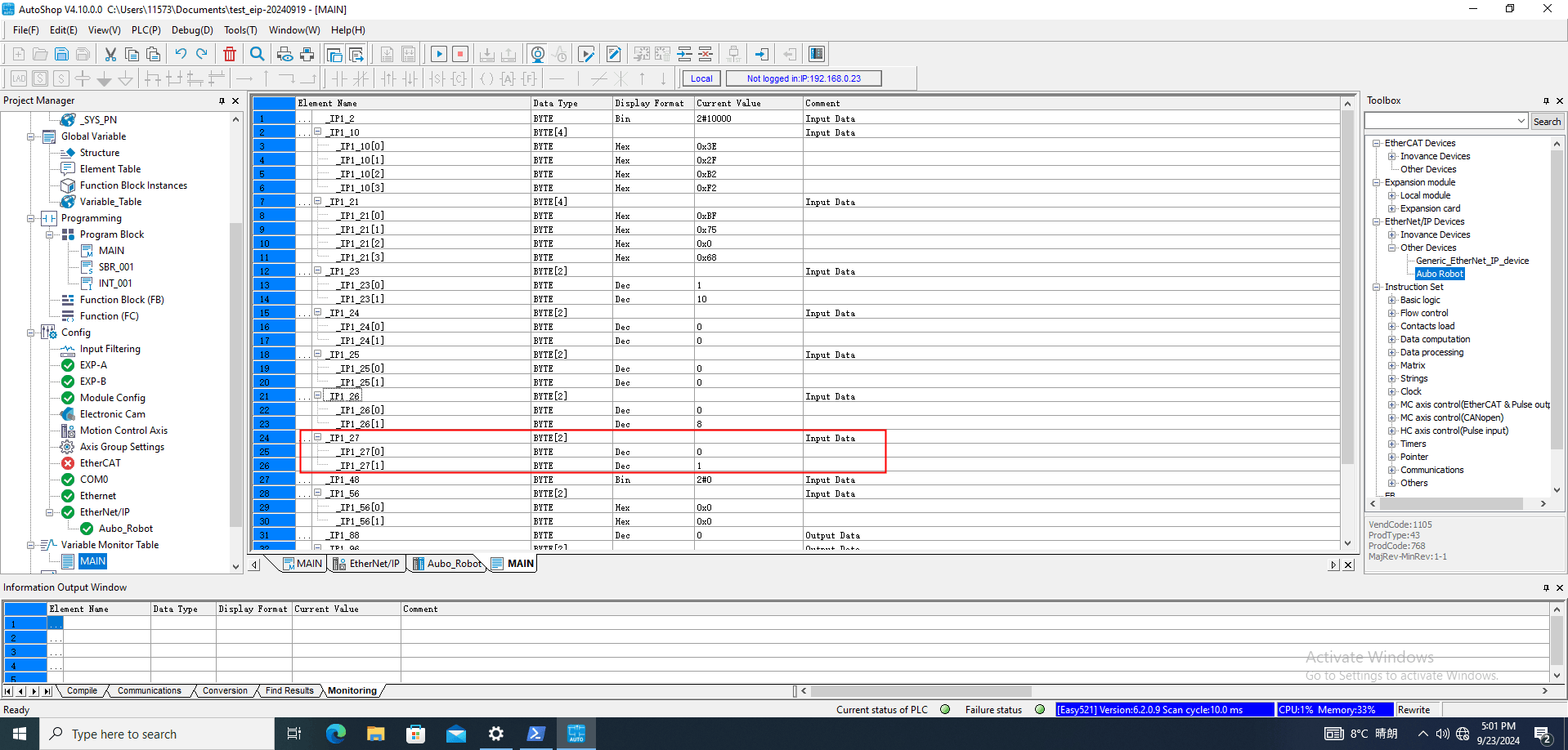

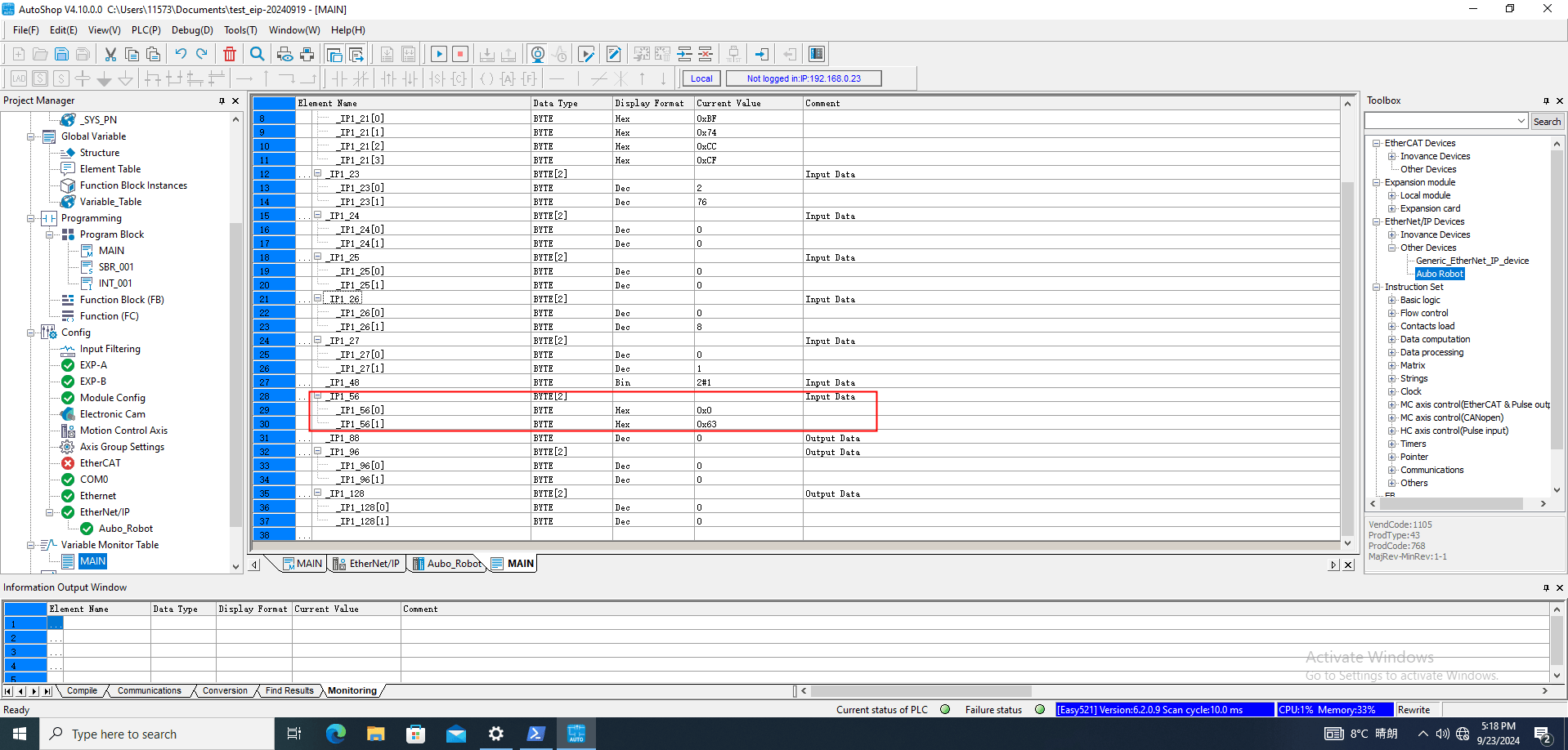

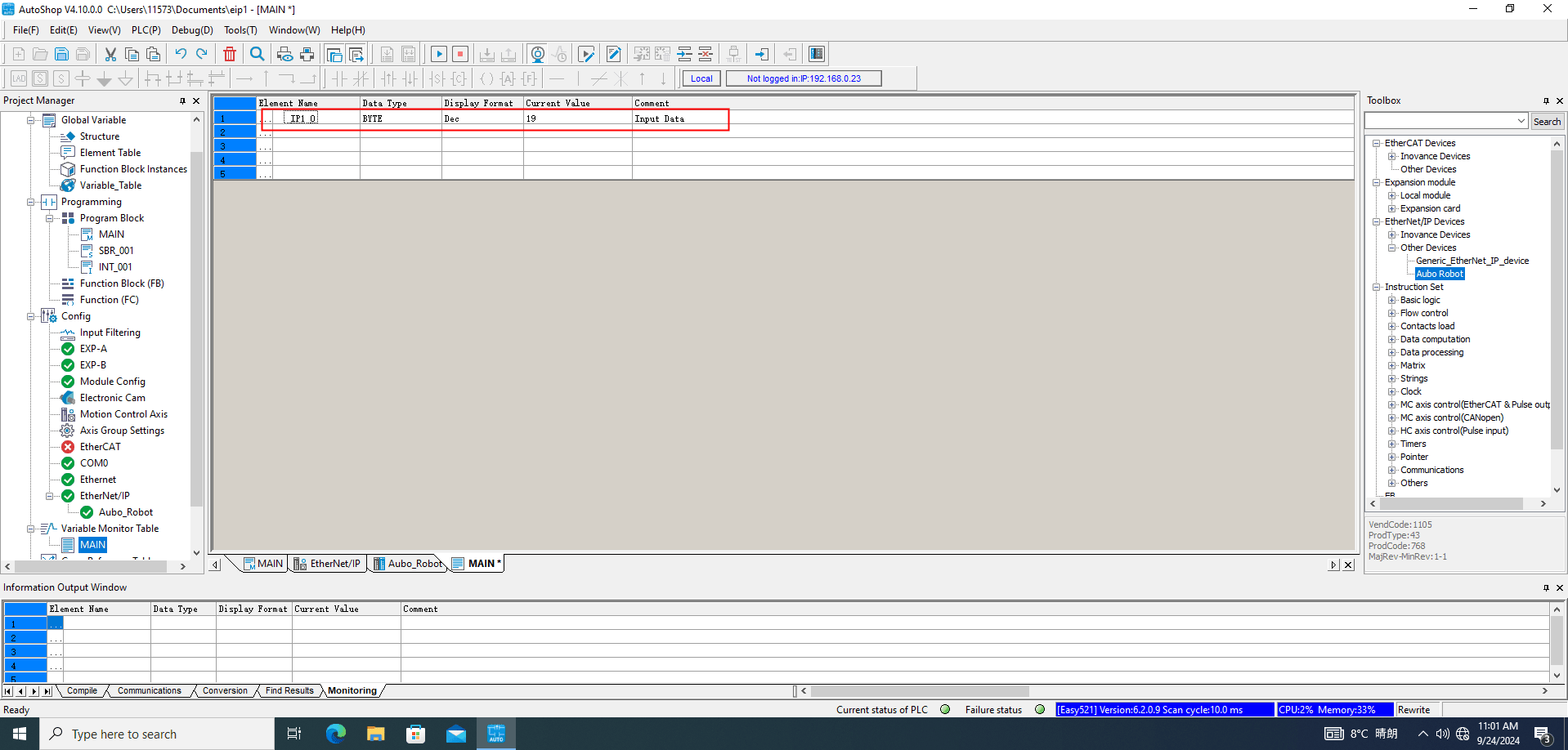

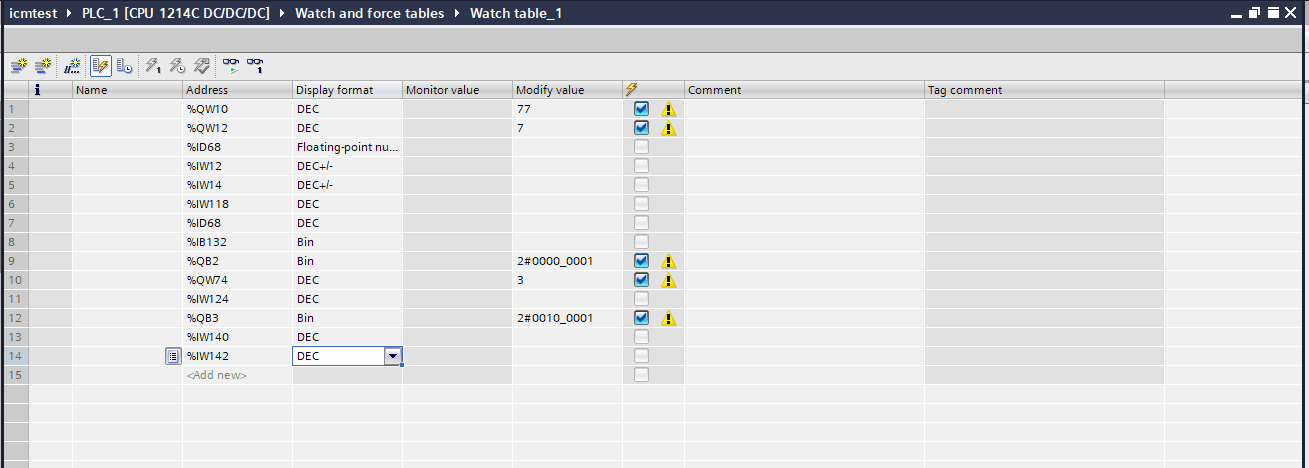

在博图软件中根据 Profinet 地址协议对 PLC 中的地址进行读操作和写操作，如下图示例：

注意：该图中监控的地址是测试时根据协议地址表随意填写的，实际应用中根据实际情况更改;

4 常见问题

4.1 通讯失败

（1）检查硬件接线是否正确，网线及串口线是否有松动，网关和 PLC 的电源线是否松动；

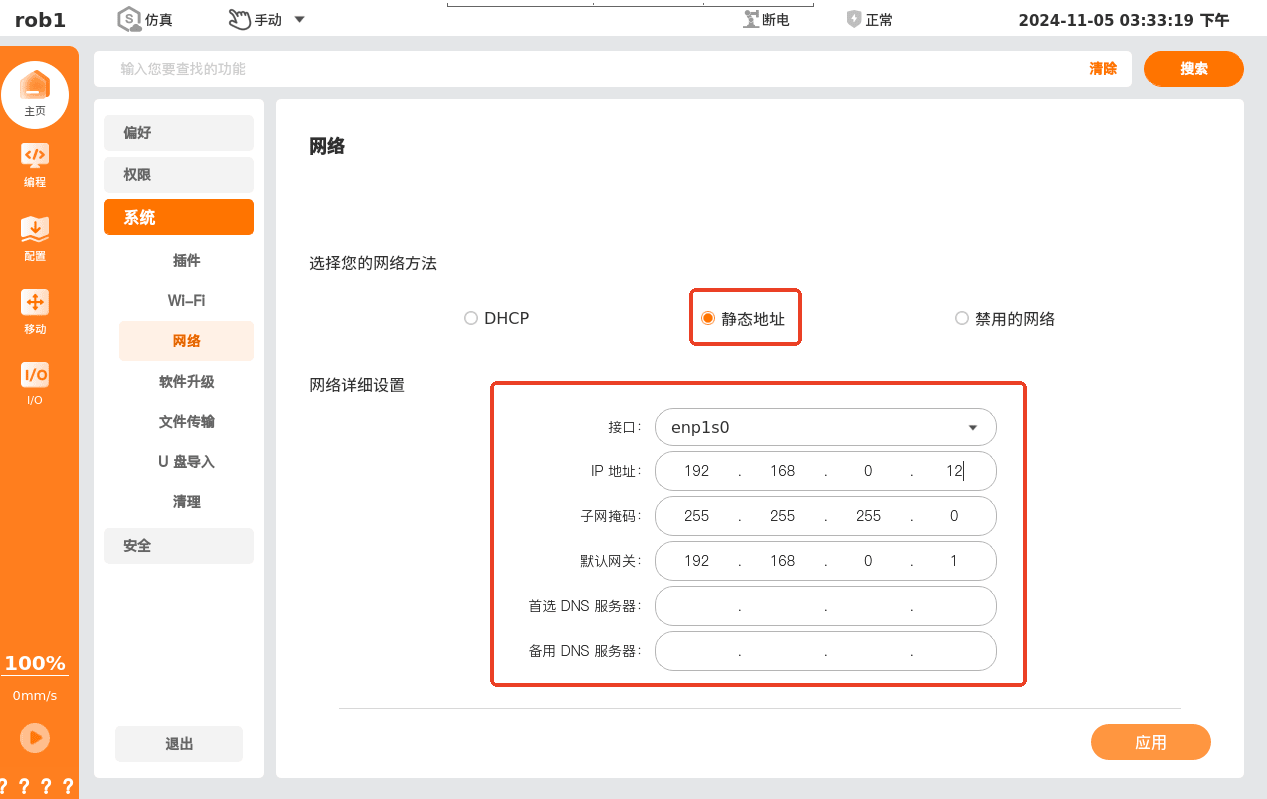

（2）查看能否 ping 通网关和 PLC，网关与 PLC 连接成功后，蓝灯亮起，PLC 无红灯亮起；
（3）查看 ICM 的运行日志，出现如下日志时，说明网关服务运行正常，否者，有问题；

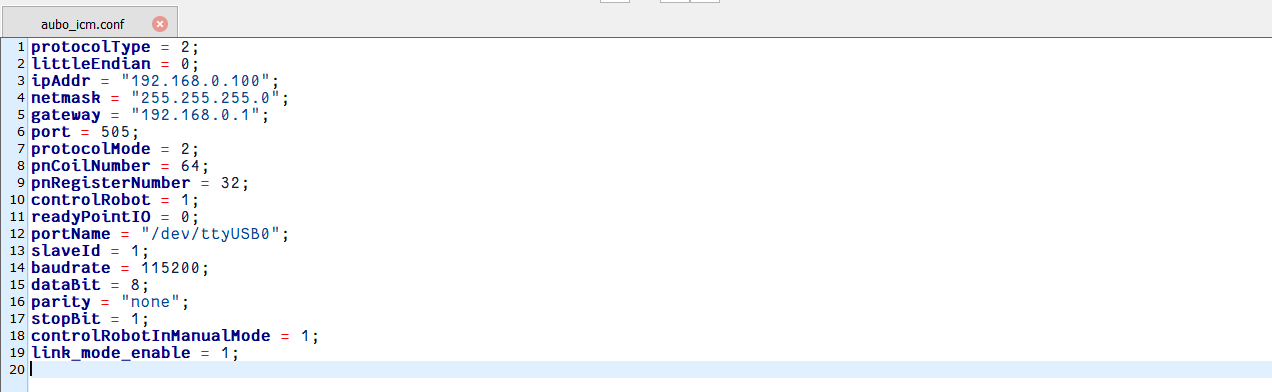

（4）ICM 自动生成的配置文件不能直接用，需按照实际情况配置，配置参考如下：

4.2 通讯成功，读取数据错误

（1）数据变化，但是结果不正确，需要对配置文件 littleEndian 项进行修改，看看是否选错大小端；
（2）数据不变化，但是 ICM 服务进程正在执行，需重启 ARCS 软件，并观察日志最后一行，出现 AUBO-ICM is Running 代表服务已启动，并与网关正在进行数据传输；
