概述

AuboStudio SDK 提供了一整套完整的接口供开发插件使用，为用户提供更加丰富的功能。

在示教器中集成插件的原理

插件是一个软件包，作为 aubo_scope 的子进程运行。aubo_scope 将注册插件，并以各种方式与之交互，例如在 aubo_scope 启动的过程中以及基于用户与 aubo_scope 的交互过程中。

每个插件可以为 aubo_scope 贡献多个新功能，这种功能通常称为服务。这种服务一般有以下两类：

服务:

提供安装节点服务。
提供程序节点服务。

示例(夹爪aubo_caps):

提供安装节点服务：例如配置夹爪的安装和连接。
提供程序节点服务：例如一个程序节点可以打开夹爪，另一个程序节点可以关闭夹爪。

将插件集成到 aubo_scope 的原理：

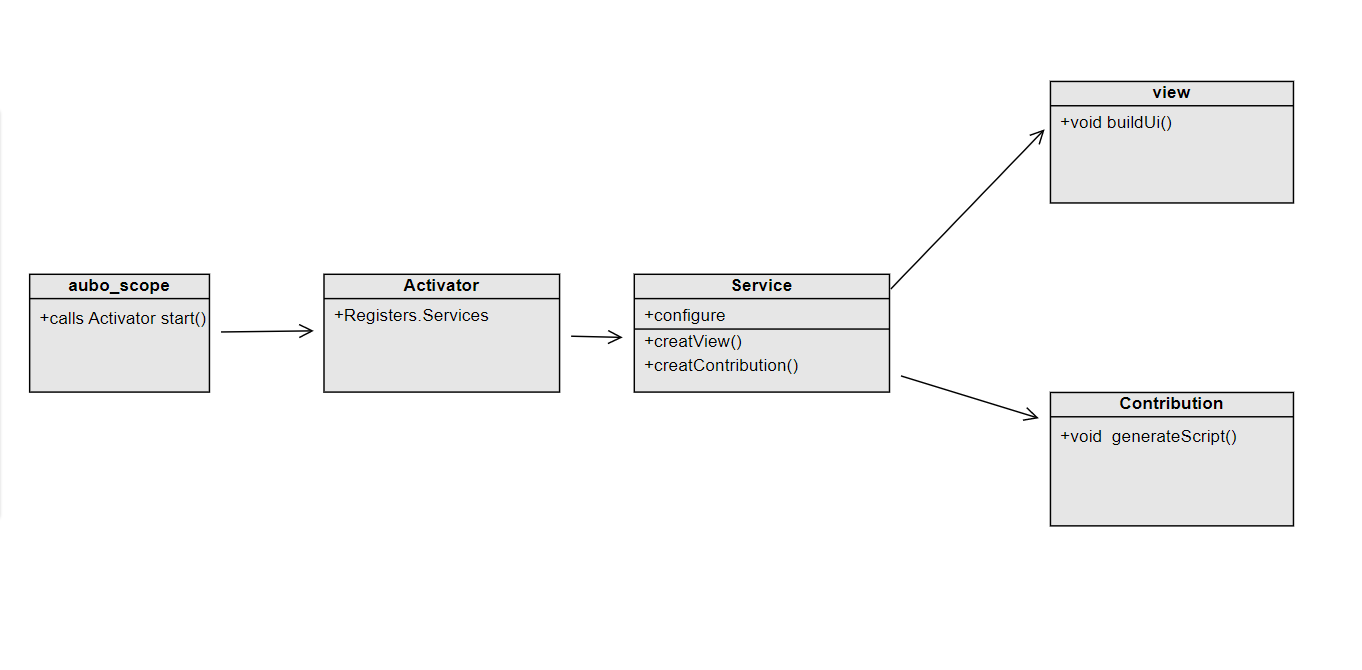

集成过程图如下：

插件集成到 aubo_scope 的过程

当 aubo_scope 启动时，它将查找所有已安装的 aubo_caps。
然后 aubo_scope 在每个 aubo_caps 调用激活器，激活器有两个重写的函数start()、stop()，在启动时首先调用 start() 利用 RegisterService 注册服务；而在 aubo_scope 停止时调用 stop() 函数。
注册后该 Service 提供了配置节点基本信息的函数、创建该节点的用户交互界面（view类）的函数以及创建每个节点的 Contribution 类的函数。
在 contribution 类中可以为该节点提供特殊功能的 Api 以及生成相应的 Script 代码。
通常 Service 中的设置可以认为是静态的设置，因为它们不可用于运动时，只在启动时调用。

在 aubo_scope 中集成程序节点的原理：

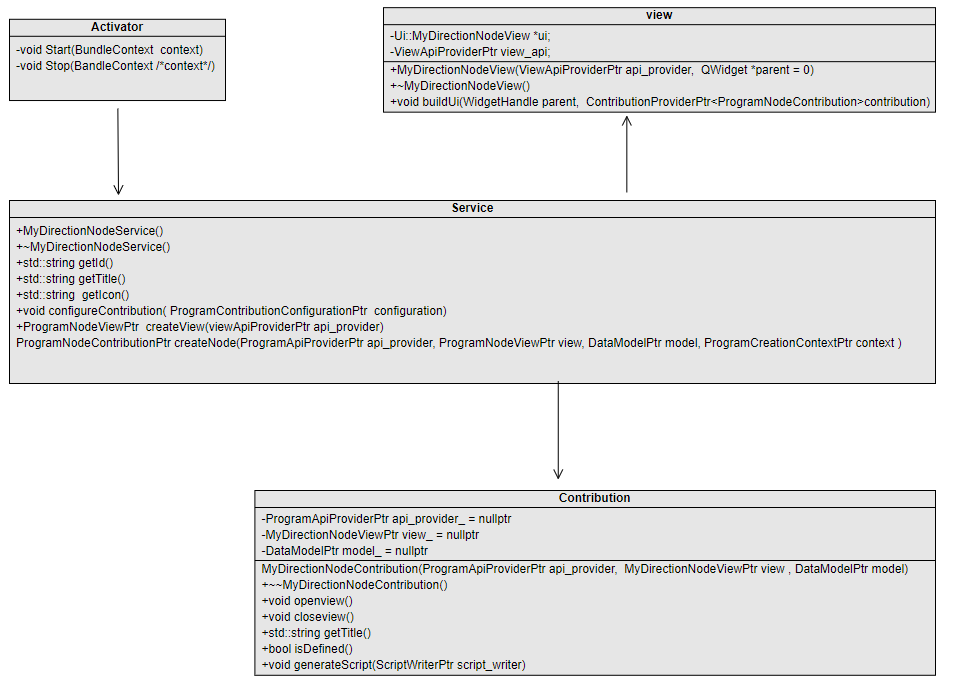

集成过程图如下：

程序节点集成到 aubo_scope 的过程

具体实现：

ProgramNodeService

ProgramNodeService 接口必须实现以下函数：

getId()

参数：void
返回值类型：String
返回值内容：myNodeType
调用时机：服务注册后。
说明：getId() 函数返回此类节点的唯一 ID。当存在多个程序节点时，该函数用于标识哪些程序节点属于同一类程序节点。

getTitle()

参数：Locale 区域
返回值类型：String
返回值内容：程序节点的名称。
调用时机：服务注册后。
说明：它是一个静态名称，应该能够告诉用户该节点的用途。

getIcon()

参数：void
返回值类型：String
返回值内容：返回节点的图标地址。
调用时机：服务注册后。
说明：由于每一类的节点其图标都各不相同，在动态创建节点的过程中，需要为其匹配相对应的图标，因此我们需要在创建节点时拿到这类节点的图标链接地址。

configureContribution()

参数：ProgramContributionConfigurationPtr configuration
返回值类型：void
调用时机：服务注册后。
说明：

ProgramContributionConfigurationPtr 代表此类节点的配置；

ProgramContributionConfigurationPtr 对象可以通过调用相关联的函数来配置其值；

例如设置程序节点是否可以有子节点、节点是否可以为用户插入还是仅仅在 aubo_caps 内部使用。

configuration.setChildrenAllowed( false );

configuration.setUserInsertable( false );

createView()

参数：ViewApiProviderPtr api_provider
返回值类型：ProgramNodeViewPtr
返回值内容：返回 view 类的新实例。
调用时机：仅一次，此类型的节点由用户第一次插入或者加载到程序中。
说明：

仅在用户首次使用该类节点时才调用 createView。

参数 ViewApiProviderPtr 对象可以获取 SystemAPI、UserInterfaceAPI。

参数 ViewApiProviderPtr 通常会被转发到 view 类，例如需要在文本域中提供键盘，而键盘由 UserInterfaceAPI 提供。

createNode()

参数：

ProgramApiProviderPtr api_provider,

ProgramNodeViewPtr view，

DataModelPtr model,

ProgramCreationContextPtr context

返回值类型：ProgramNodeContributionPtr
返回值内容：

此类节点 contribution 类的新实例;

MyProgramNodeContribution（apiProvider, view, model, context）。

调用时机：

每当创建此类型的节点时;

要么由用户插入新的节点，然后加载包含此类型节点的程序；

要么由另一个 aubo_caps 插入该程序。

说明：

createNode 返回此类节点 contribution 类的新实例。虽然只有一个 view 实例，但是每次创建一个新节点时，都会创建一个 contribution 类的新实例；

应该将参数转发给 contribution 类。ProgramApiProviderPtr 可以提供与程序节点相关的各类 API 的访问权限，contribution 对象可以使用 DataModelPtr 存储用户完成的节点的配置信息，如果新插入节点，则 DataModelPtr 将为空；如果加载了该节点，则 DataModelPtr 已经包含用户对该节点的配置信息，contribution 对象可以使用 ProgramCreationContextPtr 来检查自身的创建是否是新插入节点的结果，或者该节点是否已经被加载。

ProgramNodeView

ProgramNodeView 接口必须实现以下函数：

buildUi()

参数：

WidgetHandle parent,

ContributionProviderPtr <ProgramNodeContribution> contribution

返回值类型：void
调用时机：仅一次，当用户第一次插入或者加载这种类型节点到程序中。
说明：

widgetHandle 是 aubo_scope 中显示给用户的面板，在调用 buildUi 期间，我们将节点的界面嵌套在 aubo_scope 面板中；

另一个参数是 ContributionProviderPtr。由于可以有多个 Contribution 实例，但是只有一个 view 实例，因此当用户与节点交互时 ContributionProviderPtr 将提供对 Contribution 的访问。调用 contribution.get() 将返回活动的 ProgramNodeContribution 实例。

ProgramNodeContribution

ProgramNodeContribution 接口必须实现以下函数：

openView()

参数：void
返回值类型：void
调用时机：每次用户进入特定的节点界面时。
说明：

由于同一种类型的节点其用户界面 view 只有一个实例，但是这种类型的节点可能有多个，其 ProgramNodeContribution 可能也有多个实例，因此应该调用 openView() 函数来更新 view 以显示各个节点的特定设置；

通常，此调用会读取 dataModel 中的设置，这些设置可用于动态更新 Ui 中的相关设置。在这个函数中也可以用来启动一个定时器，只要节点在焦点中，就可以实现动态的更新 Ui 中的值。

closeView()

参数：void
返回值类型：void
调用时机：用户每次离开此特定节点的用户界面时。
说明：对 closeView() 的调用会通知 Contribution 告知用户现在不再查看此节点。如果在 openView() 中启动了定时器或其他正在运行的任务，那么现在应该停止。

getTitle()

参数：void
返回值类型：String
返回值内容：返回程序树中所示的程序节点的名称。
调用时机：调用频繁，通常在更改 dataModel 时。
说明：

Contribution 中 getTitle() 和 Service 中的 getTitle() 的区别： Contribution 中 getTitle() 函数返回的时程序树中所示的程序节点的名称，是用来区分同一类型的不同节点的；Service 中的 getTitle() 函数返回的是可用节点列表中节点的基本名称，是一个静态名称，是用来区别哪些节点是同一类型的。由此也说明了程序树中的节点的名称，通常根据节点的配置而发生变化。

通常，此调用将基于当前配置来更改节点的名称。它用于简化用户在程序树中的导航。例如，如果这是可设置特定夹持宽度的自适应手爪的程序节点，则在设置为 35mm 的夹持宽度时，它可能会返回 **“Gripper Move: 35 mm”**。这有助于用户找到要配置的适当节点。如果未设置夹持宽度，即未定义节点，则标题可能只是“Gripper Move”。

isDefined()

参数：void
返回值类型：bool
返回值内容：目前的节点配置能否生成脚本，如果缺少用于生成 Script 的数据，返回 false，反之返回 true。
调用时机：每当程序中任何地方发生任何的修改时。
说明：

几乎在程序中的任何地方发生任何修改时，都会调用 isDefined()。这意味着即使此节点不在焦点上，isDefined() 也会被调用很多次，这就要求在回调中执行的代码必须非常精简，并且依赖于 dataModel 的值。

此函数的作用不是发出是否已经连接外部硬件的信号，这应该在运行时来处理。isDefined() 仅用于提醒用户是否需要对此节点进行更多的配置。

generateScript()

参数：ScriptWriterPtr script_writer
返回值类型：void
调用时机：通常在启动或者保存程序时。
说明：

程序节点和安装节点的目的是生成一些 LuaScript，这些脚本将在运行程序时被执行。而 generateScript() 函数就是为这些节点生成相应的脚本的，生成的脚本取决于 dataModel 中的配置或者创建节点时 service 中设置的静态配置。

该脚本应使用 ScriptWriter 对象创建。

在 aubo_scope 中集成安装节点的原理：

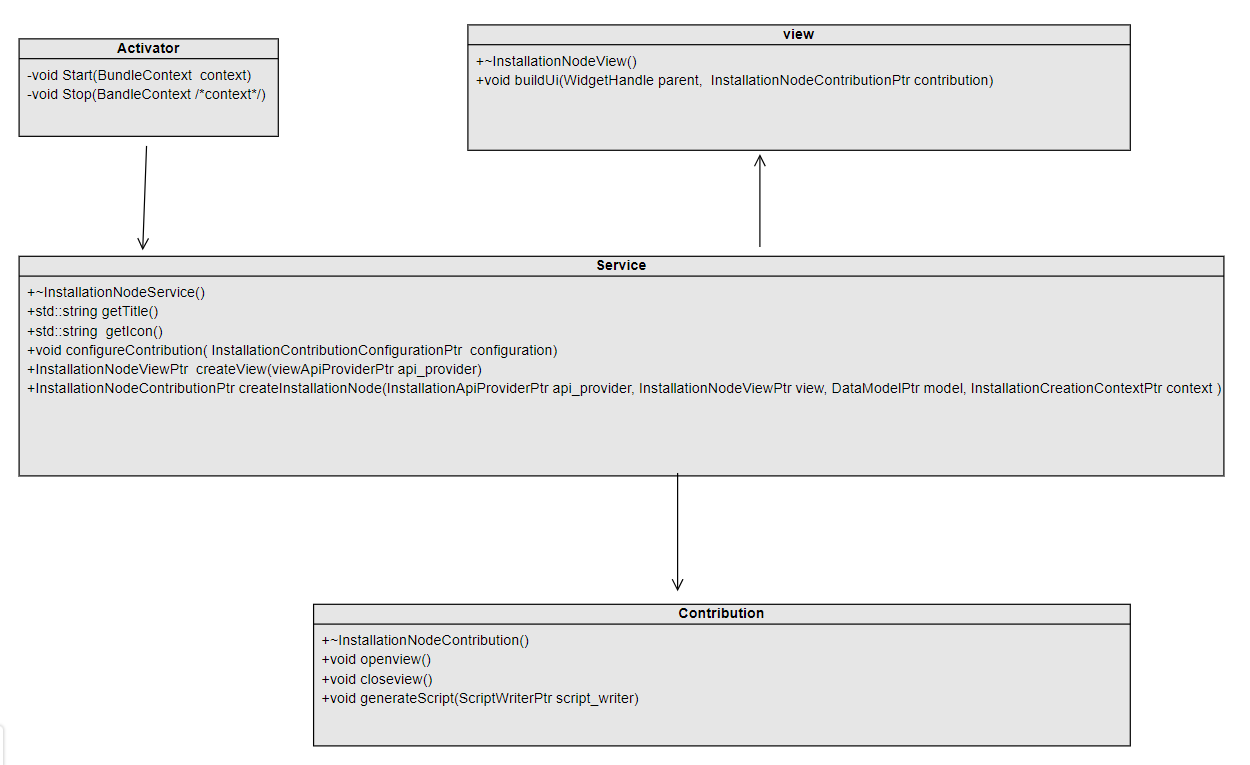

集成过程图如下：

安装节点集成到aubo_scope的过程

具体实现：

InstallationNodeService

InstallationNodeService 接口必须实现以下函数：

getTitle()

参数：Locale 区域
返回值类型：String
返回值内容：返回该安装节点的一个静态名称，能够提示用户该节点的用途。
说明：系统 Locale 作为参数，可用于返回本地化为系统语言的节点名称。

getIcon()

参数：void
返回值类型：String
返回值内容：返回节点的图标地址。
调用时机：服务注册后。
说明：由于每一类的节点其图标都各不相同，在动态创建节点的过程中，需要为其匹配相对应的图标，因此我们需要在创建节点时拿到这类节点的图标链接地址。

configureContribution()

参数：InstallationContributionConfigurationPtr configuration
返回值类型：void
调用时机：服务注册后。
说明：InstallationContributionConfigurationPtr 对象存储着这类节点的配置，它已实现供将来使用，目前不提供任何选项，它应该留为空白。

createView()

参数：ViewApiProviderPtr api_provider
返回值类型：InstallationNodeViewPtr
返回值内容：返回 view 类的新实例。
调用时机：仅一次，此类型的节点由用户第一次插入或者加载到程序中。
说明：

仅在用户首次使用该类节点时才调用 createView。

参数 ViewApiProviderPtr 对象可以获取 SystemAPI、UserInterfaceAPI。

参数 ViewApiProviderPtr 通常会被转发到 view 类，例如需要在文本域中提供键盘，而键盘由 UserInterfaceAPI 提供。

createNode()

参数：

InstallationApiProviderPtr api_provider,

InstallationNodeViewPtr view，

DataModelPtr model,

InstallationCreationContextPtr context

返回值类型：InstallationNodeContributionPtr
返回值内容：

此类节点 contribution 类的新实例;

MyInstallationNodeContribution（apiProvider, view, model, context）。

调用时机：

每当创建此类型的节点时;

要么由用户插入新的节点，然后加载包含此类型节点的程序；

要么由另一个 aubo_caps 插入该程序。

说明：

createNode 返回此类节点 contribution 类的新实例。虽然只有一个 view 实例，但是每次创建一个新节点时，都会创建一个 contribution 类的新实例；

应该将参数转发给 contribution 类。ProgramApiProviderPtr 可以提供与程序节点相关的各类API的访问权限、contribution 对象可以使用 DataModelPtr 存储用户完成的节点的配置信息，如果新插入节点，则 DataModelPtr 将为空；如果加载了该节点(例如作为安装文件的一部分)，则 DataModelPtr 已经包含用户对该节点的配置信息、contribution 对象可以使用 ProgramCreationContextPtr 来检查自身的创建是否是新插入节点的结果，或者该节点是否已经被加载。

InstallationNodeView

InstallationNodeView 接口必须实现以下函数：

buildUi()

参数：

WidgetHandle parent,

InstallationNodeContributionPtr contribution

返回值类型：void
调用时机：仅一次，当用户第一次插入或者加载这种类型节点到程序中。
说明：

widgetHandle 是 aubo_scope 中显示给用户的面板，在调用 buildUi 期间，我们将节点的界面嵌套在 aubo_scope 面板中；

另一个参数是 InstallationNodeContributionPtr。由于可以有多个 Contribution 实例，但是只有一个 view 实例，因此当用户与节点交互时 ContributionProviderPtr 将提供对 Contribution 的访问。调用 contribution.get() 将返回活动的 ProgramNodeContribution 实例。

InstallationNodeContribution

InstallationNodeContribution 接口必须实现以下函数：

openView()

参数：void
返回值类型：void
调用时机：每次用户进入特定的节点界面时。
说明：

由于同一种类型的节点其用户界面 view 只有一个实例，但是这种类型的节点可能有多个，其 InstallationNodeContribution 可能也有多个实例，因此应该调用 openView() 函数来更新 view 以显示各个节点的特定设置；

通常，此调用会读取 dataModel 中的设置，这些设置可用于动态更新 Ui 中的相关设置。在这个函数中也可以用来启动一个定时器，只要节点在焦点中，就可以实现动态的更新 Ui 中的值。

closeView()

参数：void
返回值类型：void
调用时机：用户每次离开此特定节点的用户界面时。
说明：对 closeView() 的调用会通知 Contribution 告知用户现在不再查看此节点。如果在 openView() 中启动了定时器或其他正在运行的任务，那么现在应该停止。

generateScript()

参数：ScriptWriterPtr script_writer
返回值类型：void
调用时机：通常在启动或者保存程序时。
说明：程序节点和安装节点的目的是生成一些 Script ，这些脚本将在运行程序时被执行。而 generateScript() 函数就是为这些节点生成相应的 lua 脚本的，生成的脚本取决于 dataModel 中的配置或者创建节点时 service 中设置的静态配置。

SDK 架构

AuboStudio SDK 为机器人安装的插件提供了一组功能。其“核心”就是 Contribution。Contribution 是可以添加到 aubo_scope 中的新服务，为用户提供更加丰富的功能。有两种一般类型的 Contribution:

安装节点

安装节点是机器人安装域的扩展；
安装节点之间没有顺序；
安装节点可以提供用户交互界面并添加功能以配置“环境设置”。

程序节点

程序节点是机器人程序域的扩展；
程序节点之间在程序树中按顺序排放，并以此决定了机器人在运行程序时被执行的顺序；
程序节点可以为机器人的程序流程提供新的编程思想，并提供用户交互界面。

插件提供的扩展通用类型（安装节点，程序节点）两个用户界面可以访问 SDK 中的许多功能。而提供给这些节点的 API 通常称为域 API，这类 API 提供对机器人的域详细信息和逻辑的访问。

由于程序节点和安装节点是在机器人程序的上下文中获得的，该上下文具有特殊的 API 功能。这些功能仅在 Installation 域或 Program 域中才有意义，这两类 API 分别为安装 API、程序 API。

域 API

提供给一般节点类型的通用 API 称为域 API。但是，并非在任何给定时间，此 API 中的所有功能都对所有节点类型有意义。因此，将域 API 以合理的 API 子类型提供给使用 aubo_caps 的节点。

有三种基于域的 API。

应用程序 API

提供对与机器人或应用程序特定功能相关的 API 的访问。即机器人的 I/O，程序变量或坐标系（特征）。

系统 API

提供对包含有关机器人的系统信息的 API 的访问。即序列号，软件版本或系统语言。

用户界面 API

提供与 UI 中与用户进行交互时相关的 API 的访问。即创建键盘，或要求用户定义位置。

安装 API

提供仅在 Program 域中才有意义的功能。
安装 API 是对应用程序 API 的扩展，包括了可用于安装节点的特殊功能，例如创建 Tcp、创建 Feature 等。

程序 API

提供仅在 Installation 域中才有意义的功能。
程序 API 是对系统 API 和用户界面 API 的扩展，包括了可用于程序节点的功能，例如构建程序节点模板。

在特定于节点类型的 Provider 对象中提供了对安装 API 和程序 API 的访问。

层次结构

├── 域API
│   ├── system_api (系统信息)
│   ├── user_interface_api (用户界面)
│   ├── application_api (应用程序)
├── 安装API
│   ├── installation_api (安装)
└── 程序API
    ├── program_api (程序)

使用示例

开发 Service 类

目的: service 类提供了配置节点基本信息的函数、创建该节点的用户交互界面（view类）的函数以及创建每个节点的 Contribution 类的函数。

例如开发一个名为 hello 的程序节点：

helloProgramNodeService::helloProgramNodeService(){}
helloProgramNodeService::~helloProgramNodeService(){}

std::string helloProgramNodeService::getId()
{
    return "hello";
}

std::string helloProgramNodeService::getTitle()
{
    return "hello";
}

std::string helloProgramNodeService::getIcon()
{
    return "img:node-comment.png";
}

void helloProgramNodeService::configureContribution(
        ProgramContributionConfigurationPtr configuration)
{
}

ProgramNodeViewPtr helloProgramNodeService::createView(
        ViewApiProviderPtr api_provider)
{
    return std::make_shared<helloProgramNodeView>(api_provider);
}

ProgramNodeContributionPtr helloProgramNodeService::createNode(
        ProgramApiProviderPtr api_provider, ProgramNodeViewPtr view,
        DataModelPtr model, ProgramCreationContextPtr context)
{
    return std::make_shared<helloProgramNodeContribution>(
                api_provider, std::dynamic_pointer_cast<helloProgramNodeView>(view),
                model);
}

在激活器中注册服务

当 service 类完成时，需要在激活器中注册此服务。激活器注册节点应该提供给 aubo_scope 的所有服务。当 aubo_scope 启动时，将调用激活器 start() 方法，并且应在 bundle context 中注册相关服务。

#include "cppmicroservices/Bundle.h"
#include "cppmicroservices/BundleActivator.h"
#include "cppmicroservices/BundleImport.h"
#include "cppmicroservices/BundleContext.h"
#include "cppmicroservices/BundleResource.h"
#include "cppmicroservices/BundleResourceStream.h"
#include "cppmicroservices/Constants.h"
#include "cppmicroservices/ServiceEvent.h"

#include "hello_program_node_service.h"

using namespace cppmicroservices;

/**
 * This class implements a simple bundle that utilizes the CppMicroServices's
 * event mechanism to listen for service events. Upon receiving a service event,
 * it prints out the event's details.
 */
class Activator : public BundleActivator
{
private:
    /**
     * Implements BundleActivator::Start(). Prints a message and adds a member
     * function to the bundle context as a service listener.
     *
     * @param context the framework context for the bundle.
     */
    void Start(BundleContext context)
    {
        auto bundle = context.GetBundle();
        auto headers = bundle.GetHeaders();

        cppmicroservices::ServiceProperties props;
        props["Name"] = std::string("MyFirstAuboCap");
        props["VendorName"] = std::string("aubo-robotics");
        props["Version"] = 0;

        //注册节点
        context.RegisterService<arcs::aubo_scope::ProgramNodeService>(
            std::make_shared<helloProgramNodeService>(), props);
    }

    /**
     * Implements BundleActivator::Stop(). Prints a message and removes the
     * member function from the bundle context as a service listener.
     *
     * @param context the framework context for the bundle.
     */
    void Stop(BundleContext /*context*/) {}
};

CPPMICROSERVICES_EXPORT_BUNDLE_ACTIVATOR(Activator)

开发 Contribution 类

目的: 为节点提供需要的特殊 API，以及生成 Script 脚本用以执行程序节点的功能，该代码基于 dataModel 中存储的配置信息。

例如开发一个名为 hello 的程序节点：

helloProgramNodeContribution::helloProgramNodeContribution(
        ProgramApiProviderPtr api_provider, helloProgramNodeViewPtr view,
        DataModelPtr model)
    : api_provider_(api_provider), view_(view), model_(model)
{
}

helloProgramNodeContribution::~helloProgramNodeContribution()
{
}

void helloProgramNodeContribution::openView()
{
}

void helloProgramNodeContribution::closeView()
{
}

std::string helloProgramNodeContribution::getTitle()
{
    return "hello";
}

bool helloProgramNodeContribution::isDefined()
{
    return true;
}

void helloProgramNodeContribution::generateScript(ScriptWriterPtr script_writer)
{
}

开发 View 类

目的：为节点提供用户交互界面。

例如开发一个名为 hello 的程序节点：

helloProgramNodeView::helloProgramNodeView(ViewApiProviderPtr api_provider,
                                           QWidget *parent)
    : QWidget(parent), ui(new Ui::helloProgramNodeView), view_api_(api_provider)
{
}

helloProgramNodeView::~helloProgramNodeView()
{
    delete ui;
}

void helloProgramNodeView::buildUi(
        WidgetHandle parent,
        ContributionProviderPtr<ProgramNodeContribution> contribution)
{
    setParent((QWidget *)parent);
    ui->setupUi(this);
}

命名空间

所有接口都定义在以下命名空间中：

namespace arcs {
namespace aubo_scope {
    // 所有接口定义
}
}

概述

目录

在示教器中集成插件的原理

将插件集成到 aubo_scope 的原理：

在 aubo_scope 中集成程序节点的原理：

ProgramNodeService

getId()

getTitle()

getIcon()

configureContribution()

createView()

createNode()

ProgramNodeView

buildUi()

ProgramNodeContribution

openView()

closeView()

getTitle()

isDefined()

generateScript()

在 aubo_scope 中集成安装节点的原理：

InstallationNodeService

getTitle()

getIcon()

configureContribution()

createView()

createNode()

InstallationNodeView

buildUi()

InstallationNodeContribution

openView()

closeView()

generateScript()

SDK 架构

域 API

安装 API

程序 API

层次结构

使用示例

开发 Service 类

在激活器中注册服务

开发 Contribution 类

开发 View 类

命名空间
